Os instrumentos de medição elétrica são dispositivos usados para medir grandezas como tensão, corrente e resistência em circuitos, assim, ajudam a entender se um sistema elétrico está funcionando corretamente.
Em muitos casos, problemas como quedas de energia, falhas em equipamentos ou leituras imprecisas começam justamente pela falta de medições confiáveis.
Não por acaso, existem hoje mais de 250 categorias desses instrumentos utilizados em ambientes industriais e comerciais, uma prova de o quanto essas ferramentas são essenciais no dia a dia técnico.
E é sobre as principais delas que falaremos nesse conteúdo!
O que são instrumentos de medição elétrica?
Instrumentos de medição elétrica são dispositivos utilizados para medir grandezas elétricas em um circuito, como tensão, corrente, resistência e potência.
Na prática, eles permitem entender o comportamento da eletricidade em sistemas e equipamentos e ajudam profissionais a analisar, testar e garantir o funcionamento correto das instalações.
Justamente por isso são usados em manutenção, diagnóstico e monitoramento de sistemas elétricos, além de estarem presentes em ambientes industriais, comerciais e em sistemas de energia solar.
Um dos exemplos de instrumentos de medição elétrica mais conhecidos é o multímetro.
Com ele, é possível verificar se uma tomada tem energia (medindo tensão), descobrir se um motor está puxando mais corrente do que o normal ou testar se um fusível queimou (ao medir a continuidade).
E para ver como isso funciona na vida real, vale a pena conferir este vídeo abaixo. Ele mostra um pouco do dia a dia e a praticidade que um bom multímetro digital oferece em campo:
Tipos de instrumentos de medição elétrica
De acordo com dados de mercado, existem mais de 250 categorias de instrumentos de medição elétrica utilizados em ambientes industriais e comerciais, tudo para atender diferentes necessidades técnicas.
A seguir, estão alguns dos principais tipos usados por profissionais da área.

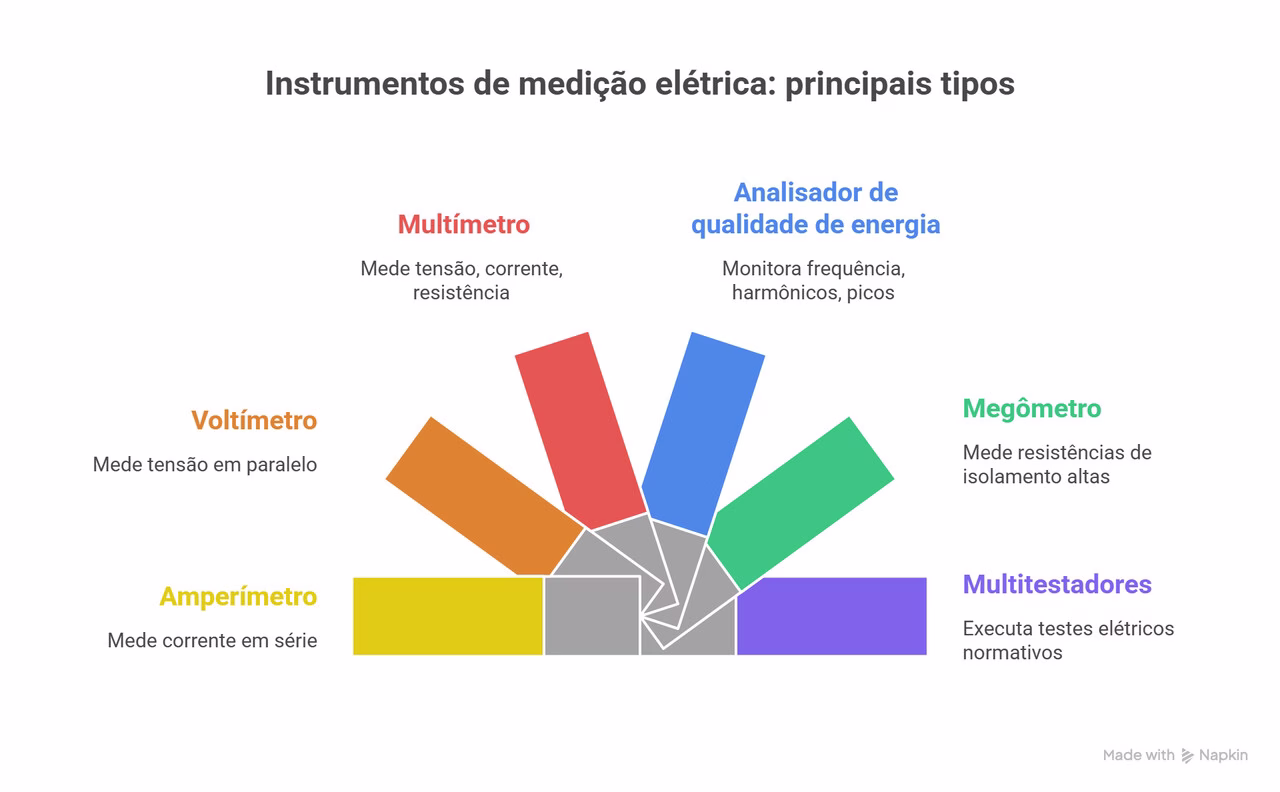

Imagem instrumentos-de-medicao-eletrica-tipos
Amperímetro
Um amperímetro é o instrumento que mede a intensidade da corrente elétrica, ou seja, o fluxo de elétrons que passa por um ponto do circuito.
Para fazer essa medição, ele precisa ser instalado em série com o circuito, de forma que toda a corrente que queremos medir passe por dentro do aparelho.
Essa medição é essencial para monitorar o desempenho de motores e equipamentos.
Ao medir a corrente com esse instrumento, um técnico identifica se um motor trabalha com sobrecarga, o que poderia levar ao superaquecimento e à queima, ou se há um curto-circuito que consome energia desnecessariamente.
Ou seja, é uma ferramenta fundamental na manutenção preventiva.
No vídeo a seguir, mostramos um case real com alicate amperímetro profissional, em que você tem a chance de ver como usar dados para ter mais produtividade:
Voltímetro
O voltímetro, por sua vez, é o instrumento usado para medir a tensão, ou diferença de potencial, entre dois pontos.
Diferente do amperímetro, ele é conectado em paralelo ao componente ou trecho do circuito que se deseja analisar, como se fosse um “espião” que mede a força que está empurrando a corrente.
E saber a tensão exata em um ponto do circuito é vital para a segurança.
Isso porque um equipamento projetado para 220V, se alimentado com 380V, pode queimar na hora.
Por outro lado, uma tensão muito baixa indica uma queda de tensão excessiva nos fios, o que compromete a eficiência do sistema.
Então, o voltímetro ajuda a garantir que tudo esteja dentro dos parâmetros corretos.
Multímetro
Um multímetro é o instrumento com que um profissional consegue medir tensão (AC e DC), corrente e resistência, sendo a ferramenta número um para diagnósticos rápidos e manutenção do dia a dia.
As funções mais comuns de um multímetro são:
- medir tensão: tanto em circuitos de corrente contínua (como baterias) quanto alternada (como tomadas);
- medir corrente: para saber o consumo de um aparelho;
- testar resistência: para verificar se um resistor está em funcionamento ou se há vazamentos;
- teste de continuidade: um “apita” que avisa se há um caminho contínuo para a eletricidade, perfeito para achar cabos rompidos;
- medir outras grandezas: modelos mais avançados podem medir temperatura, capacitância e frequência.
Leia também: Descubra como medir tensão com multímetro
Analisador de qualidade de energia
Um analisador de qualidade de energia é um instrumento mais sofisticado, usado para fazer um “check-up” completo na rede elétrica.
Ele vai além da tensão e corrente, ou seja, monitora parâmetros como frequência, harmônicos (distorções na onda elétrica), picos de tensão e fator de potência.
Para indústrias e grandes comércios, sua importância é enorme, pois problemas como flutuações e harmônicos danificam máquinas caras e causam paradas na produção.
Neste cenário, o analisador ajuda a identificar essas “doenças” elétricas, assim, permite que se tomem medidas corretivas para garantir a eficiência energética e a vida útil dos equipamentos.
Megômetro
O megômetro, ou megger, é um tipo especial de ohmímetro projetado para medir resistências altíssimas, na casa dos milhões de ohms (megaohms).
Sua principal função é testar a qualidade do isolamento elétrico de cabos, motores e transformadores.
Em um sistema elétrico, um isolamento ruim é um perigo e corre o risco de causar fugas de corrente, choques elétricos e curto-circuitos.
Para evitar isso, o megômetro aplica uma tensão elevada e controlada no material isolante para verificar se ele está em boas condições, deste modo, entre os instrumentos de medição elétrica, este detecta pontos fracos antes que virem uma falha catastrófica.
Multitestadores
Multitestadores, ou testadores multifuncionais, são equipamentos que combinam diversas funções de teste avançadas em uma única unidade.
Geralmente, eles realizam testes mais complexos e obrigatórios por norma, como medição de resistência de isolamento, medição de resistência de aterramento e testes de dispositivo de proteção à corrente diferencial-residual (DR).
Um ponto crucial é que esses equipamentos devem atender às exigências da norma brasileira NBR 5410, que trata de instalações elétricas de baixa tensão. Como o próprio texto da norma informa:
“Esta Norma estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens.”
Portanto, usar um multitestador que segue essa norma é garantir que as medições de segurança, como o teste de aterramento, sejam feitas corretamente, o que protege os ativos e, principalmente, as pessoas.
Vantagens de usar instrumentos de medição elétrica
Os benefícios de utilizá-las são claros:
- medições mais precisas e confiáveis;
- diagnóstico mais rápido de falhas elétricas;
- redução de custos com manutenção corretiva;
- maior facilidade no monitoramento de sistemas;
- mais segurança em instalações elétricas;
- versatilidade de equipamentos, que reúnem várias funções em um único dispositivo.
Perguntas frequentes sobre instrumentos de medição elétrica
Qual a diferença entre um multímetro analógico e um digital?
A principal diferença está na leitura. O analógico usa um ponteiro e uma escala, sendo útil para ver variações rápidas. O digital mostra o valor exato em um display, sendo mais preciso, fácil de ler e seguro, pois não requer ajustes delicados de calibração.
Posso usar qualquer multímetro para medir alta tensão?
Não. Cada multímetro tem uma categoria de segurança (CAT) e um limite máximo de tensão. Usar um instrumento inadequado para alta tensão é extremamente perigoso, podendo causar arcos elétricos, queimar o aparelho e ferir gravemente o operador.
Com que frequência devo calibrar meus instrumentos?
A frequência depende do uso e das políticas de qualidade da sua empresa. Em geral, recomenda-se uma calibração anual. Se o instrumento for usado diariamente em condições severas, ou se sofrer uma queda, a calibração deve ser feita imediatamente para garantir a confiabilidade.
O que significa a categoria CAT em um instrumento?
A categoria CAT (Category) indica para qual tipo de instalação elétrica o instrumento é seguro. Vai de CAT I (circuitos eletrônicos) a CAT IV (entrada de energia externa). Quanto maior o número, mais protegido o aparelho é contra picos de energia, comuns em redes de alta potência.
