A montagem de painel elétrico industrial envolve planejamento elétrico, definição de componentes, organização dos cabos, aterramento, testes e conformidade com normas técnicas.
Quando essas etapas não são bem executadas, surgem falhas, paradas inesperadas, aquecimento excessivo e dificuldade de manutenção (problemas comuns em fábricas, máquinas e linhas produtivas).
E segundo a IEC, painéis e quadros elétricos inadequados ou sem manutenção estão ligados a cerca de 40% dos incidentes elétricos industriais.
Por isso, ao longo deste texto, vamos detalhar cada etapa para você fazer do jeito certo, com segurança.

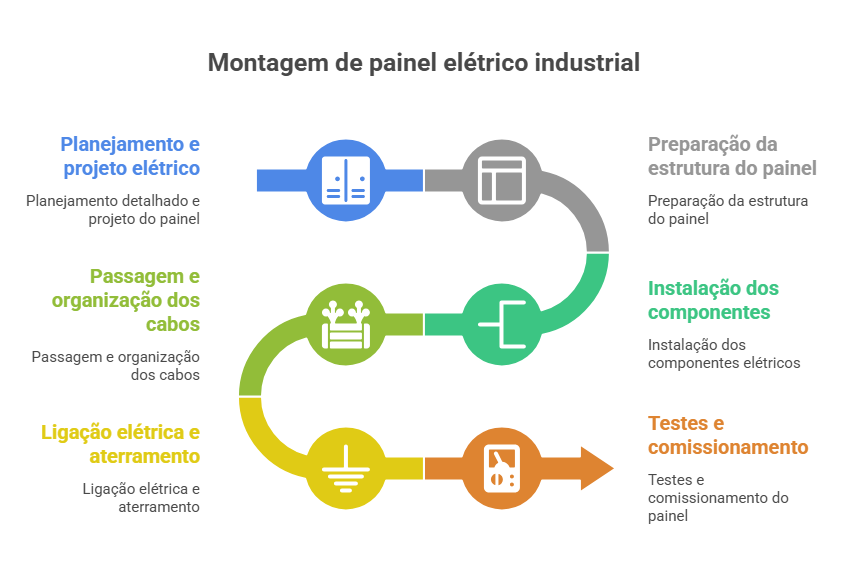

Etapas da montagem de painel elétrico industrial
A montagem de painel elétrico industrial costuma seguir uma sequência bem definida: planejamento, preparação da estrutura, instalação dos componentes, organização dos cabos, ligação elétrica, aterramento e testes finais.
Quando a montagem de painel elétrico industrial começa sem esse processo, as chances de falhas aumentam bastante.
E de acordo com dados da IEC, painéis e quadros elétricos inadequados ou sem manutenção estão relacionados a cerca de 40% dos incidentes elétricos industriais.
Neste cenário, vamos ao que importa: os detalhes de cada etapa desse processo. Acompanhe!
Planejamento e projeto elétrico
Antes de qualquer montagem física, defina exatamente como o painel irá funcionar, quais cargas serão alimentadas, quais proteções serão usadas e como os circuitos serão organizados.
Aqui, trabalhamos com:
- Diagrama unifilar: o mapa da corrente elétrica. Ele mostra todos os caminhos, desde a entrada até cada carga. Sem ele, a montagem vira um chute no escuro. Sempre começamos por aqui.
- Lista de materiais: disjuntores, contatores, bornes, canaletas… Tudo precisa ser quantificado e especificado. Esqueceu um componente? O cronograma para. Essa lista se faz com calma, item por item.
- Layout interno: onde vai cada peça dentro do painel? Simule a disposição para otimizar espaço, facilitar a ventilação e permitir futuras manutenções. Um layout limpo é meio caminho andado.
Preparação da estrutura do painel
Com o projeto em mãos, partimos para a estrutura.
É nela que tudo vai se fixar, logo, uma base bem preparada evita surpresas na hora de montar os componentes. Acompanhe abaixo os passos.
- Furação: faça as furações no gabinete para passagem de cabos, ventilação, botoeiras, sinalizadores e fixação dos componentes. Essa etapa precisa seguir as medidas do projeto com precisão, porque qualquer desalinhamento dificulta a montagem e compromete o acabamento.
- Fixação de trilhos DIN: os trilhos DIN são instalados para sustentar disjuntores, relés, contatores e outros dispositivos. Posicione esses trilhos de forma estratégica para facilitar a distribuição dos componentes e manter espaço adequado entre eles.
- Instalação de canaletas: elas são responsáveis por organizar os cabos dentro do painel. Instale essas estruturas antes da fiação para definir caminhos separados para cabos de força e de comando. Isso melhora a organização e reduz interferências elétricas.
Instalação dos componentes
Com a estrutura pronta, é hora de dar início a montagem de painel elétrico industrial com a instalação dos principais dispositivos do sistema. Confira os principais na tabela abaixo.
| Componente | Função | Orientações de instalação |
| Disjuntores | Protegem os circuitos contra sobrecarga e curto-circuito | Escolher conforme a corrente nominal, capacidade de interrupção e aplicação de cada circuito dentro do painel |
| Contatores | Acionam motores, resistências e outras cargas industriais | Instalar próximos aos circuitos de potência, considerando ventilação e facilidade de manutenção |
| Relés | Complementam a lógica de comando e proteção | Usar relés auxiliares, temporizadores e térmicos conforme a função do painel e do equipamento |
| CLP | Atua como “cérebro” do sistema de automação | Instalar em área protegida, longe de fontes de calor e cabos de potência para evitar interferências |
| Bornes | Fazem a interface entre cabos externos e internos do painel | Organizar por função e setor para facilitar identificação, instalação e manutenção |
| Fonte de alimentação | Converte a tensão da rede para níveis do sistema | Dimensionar conforme o consumo total e manter margem de segurança |
Passagem e organização dos cabos
A qualidade da montagem de painel elétrico industrial também depende da forma como os cabos são organizados.
Uma fiação confusa dificulta a manutenção, aumenta o risco de erro e prejudica o desempenho do sistema. Veja o que precisa ser observado nesta fase.
- Separação entre força e comando: cabos de força (220V, 380V) nunca andam juntos com cabos de sinal (24V, sensores). Use canaletas separadas ou divisórias para evitar indução e ruídos.
- Identificação dos cabos: cada fio recebe uma etiqueta ou numeração única. Anote no diagrama e no próprio cabo.
- Organização por canaletas: os cabos descem retos até a canaleta, sem cruzamentos. Prenda feixes com enforca-gatos (abraçadeiras) e deixe folga suficiente para os bornes.
Ligação elétrica e aterramento
Depois da instalação física, você deve fazer todas as conexões elétricas do painel.
Essa fase exige atenção máxima, porque qualquer erro causa falhas, aquecimento ou risco de acidente.
- Aterramento: protege equipamentos e pessoas contra falhas elétricas. Ligue a carcaça do painel, as portas, os trilhos e todos os componentes metálicos ao aterramento. Sem isso, a segurança vai por água abaixo.
- Barramentos: distribuem a energia entre os diferentes circuitos do painel. Selecione o material, a seção e a disposição conforme a corrente elétrica exigida pela instalação.
- Conexões: realize todas as conexões seguindo o diagrama do projeto e confira o aperto dos terminais. Conexões frouxas são uma das principais causas de aquecimento e parada de equipamentos.
Testes e comissionamento
Nenhum painel deve ser liberado sem testes completos. A montagem de painel elétrico industrial só termina depois de verificar se tudo funciona de forma segura e conforme o projeto.

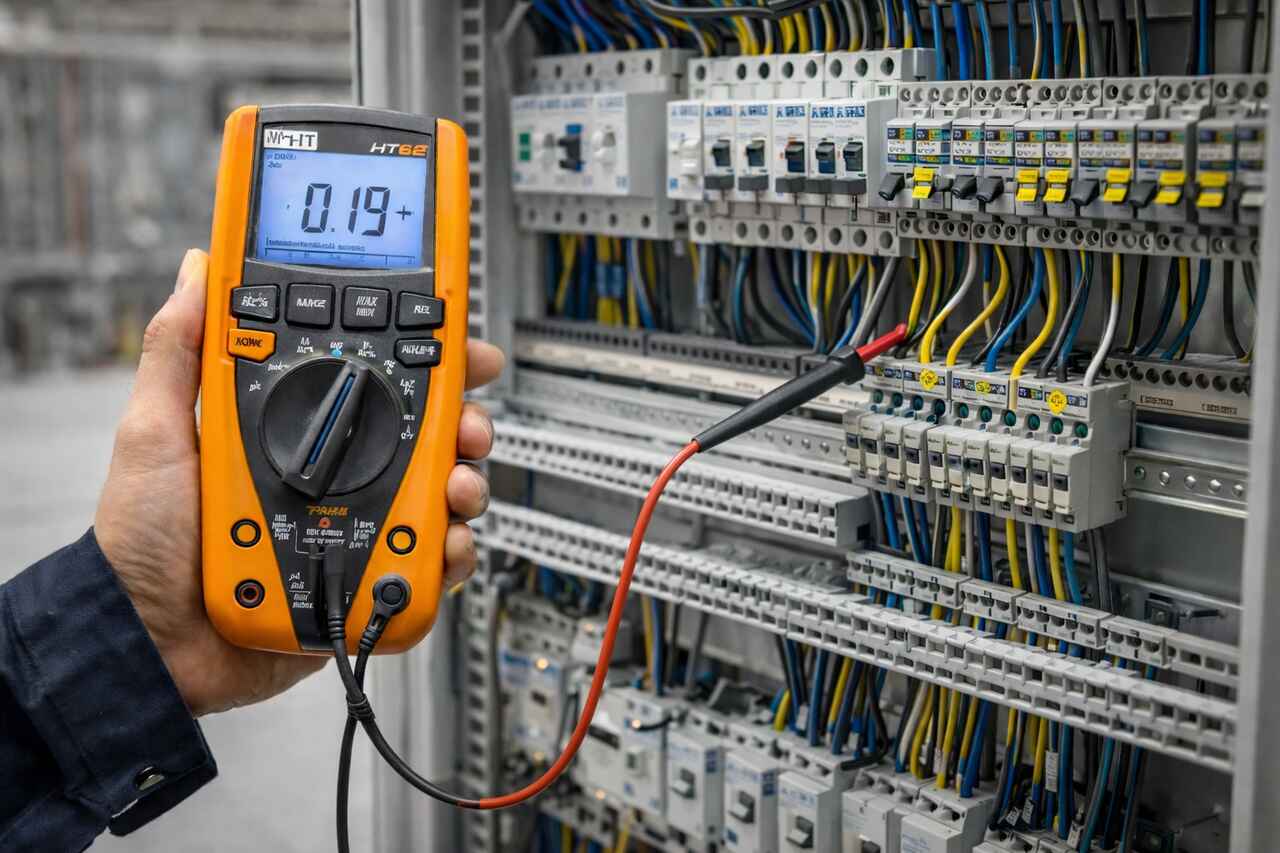

- Continuidade: teste a continuidade dos circuitos para confirmar que todas as conexões estão corretas e que não existem cabos interrompidos ou ligações erradas. Para verificar se os circuitos estão fechados corretamente, use um multímetro digital.
- Isolação: o teste de isolação verifica se existe fuga entre os condutores e a estrutura metálica do painel. Faça esse procedimento antes da energização.
- Torque: confira o torque de parafusos, bornes e terminais de acordo com a recomendação do fabricante. Esse cuidado evita mau contato, aquecimento e falhas prematuras.
- Funcionamento dos circuitos: energize o painel e teste cada circuito, comando e proteção. Também verifique alarmes, sinalizações, acionamentos e resposta dos equipamentos conectados. Para medir a corrente sem precisar abrir o circuito, conte com um alicate amperímetro.
Aproveite e confira o funcionamento de um alicate amperímetro na prática no vídeo abaixo:
Perguntas frequentes sobre montagem de painel elétrico industrial
O que é painel elétrico industrial?
Um painel elétrico industrial é um conjunto que reúne dispositivos de proteção, comando e distribuição de energia dentro de um gabinete. Nós usamos esse sistema para controlar máquinas, motores, processos e circuitos em ambientes industriais.
Quais são os tipos de painel elétrico industrial?
Os principais tipos são painel de comando, QGBT, CCM, painel de automação e painel de distribuição. Cada modelo possui funções específicas, dependendo da aplicação, da potência instalada e do nível de automação exigido pela indústria.
Onde esses painéis são utilizados?
Indústrias de todos os portes – alimentícia, automotiva, química. Máquinas – injetoras, esteiras, prensas. Linhas de produção – controle de sequência e segurança. Sistemas de automação – supervisão, redes industriais e logística.
