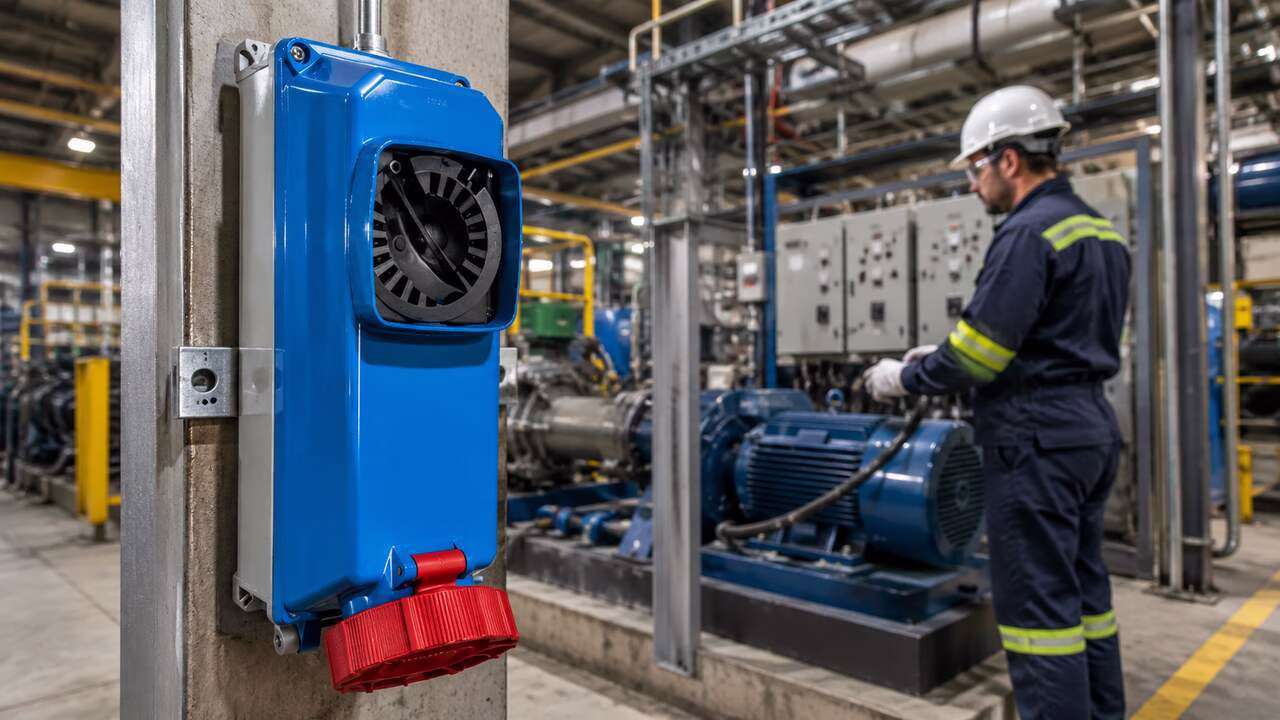

A tomada industrial com seccionadora é um equipamento desenvolvido para aumentar a segurança durante a alimentação e o desligamento de circuitos elétricos em aplicações industriais.
Em operações em que paradas para manutenção são frequentes, qualquer procedimento inadequado pode colocar equipes, equipamentos e a continuidade da produção em risco.
Por isso, entender quando esse dispositivo deve ser utilizado é fundamental para projetos mais seguros e em conformidade com as normas.
A seguir, veja como ele funciona, quais são suas vantagens e em quais cenários faz toda a diferença.

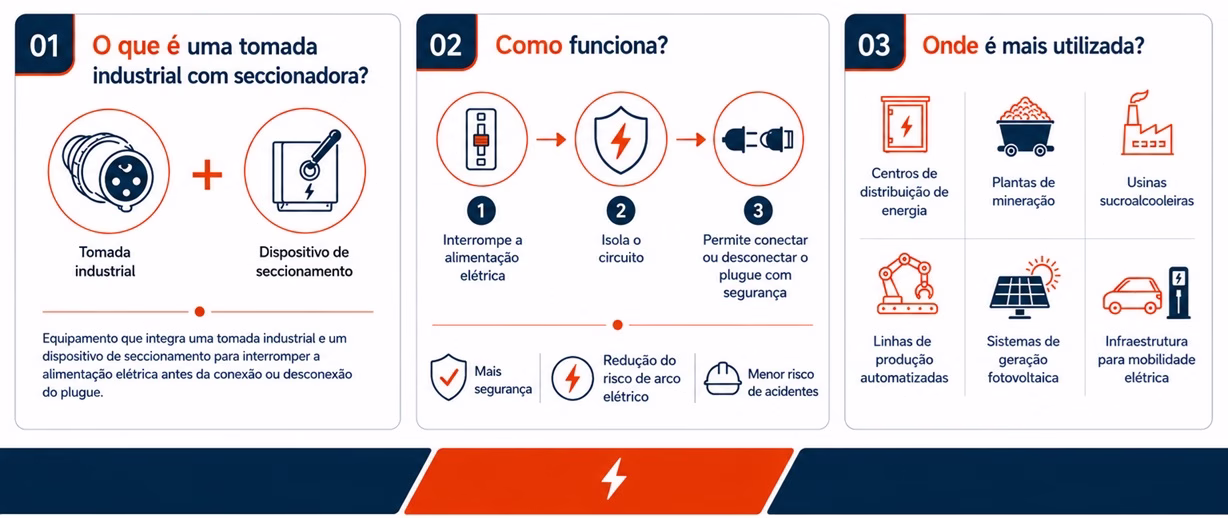

O que é uma tomada industrial com seccionadora?
A tomada industrial com seccionadora é um equipamento que integra uma tomada industrial e um dispositivo de seccionamento em um único conjunto, o que significa que o circuito pode ser desligado de forma segura antes da conexão ou desconexão do plugue, algo que reduz significativamente os riscos durante operações de manutenção e operação.
Isso ocorre porque, na prática, o seccionador interrompe a alimentação elétrica antes que o operador tenha acesso aos contatos energizados.
Esse processo evita que a conexão ou a desconexão ocorra com carga elétrica ativa, uma condição que favorece a formação de arcos elétricos e aumenta o risco de acidentes.
Tal solução é especialmente indicada para aplicações que exigem elevado nível de confiabilidade, como:
- centros de distribuição de energia;
- plantas de mineração;
- usinas sucroalcooleiras;
- linhas de produção automatizadas;
- sistemas de geração fotovoltaica;
- infraestrutura para mobilidade elétrica.
O que é seccionador elétrico e qual é sua função?
O seccionador elétrico é um dispositivo destinado a isolar um circuito elétrico de forma segura antes da realização de intervenções, inspeções ou manutenções.
Sua principal função é garantir que o equipamento permaneça desenergizado durante o trabalho das equipes técnicas.
No contexto de uma tomada industrial com seccionadora, esse mecanismo faz parte do próprio conjunto, pois torna o processo de desligamento mais simples e seguro.
Na rotina industrial, essa característica faz diferença em diversas situações, como:
- manutenção preventiva em motores elétricos;
- substituição de bombas industriais;
- conexão temporária de geradores em concessionárias de energia.
Um exemplo comum ocorre em usinas solares. Durante atividades de comissionamento ou manutenção de inversores, o isolamento adequado dos circuitos reduz riscos para técnicos e evita interrupções indevidas em outras partes da instalação.
Qual a relação entre a tomada industrial com seccionadora e a IEC 60309?
A relação entre a tomada industrial com seccionadora e a IEC 60309 está na combinação entre conectividade elétrica industrial e segurança operacional, pois a norma internacional estabelece requisitos técnicos para tomadas, plugues e conectores utilizados em aplicações industriais, assim, define parâmetros relacionados à conexão elétrica segura.
A IEC 60309, porém, não determina, por si só, a função de seccionamento.
Esse recurso está relacionado às exigências de segurança aplicáveis às intervenções em instalações elétricas.
A NR-10 e a NBR 16384, por exemplo, tratam do seccionamento efetivo como parte dos procedimentos necessários para a desenergização segura de circuitos durante atividades de manutenção.
Nesse contexto, o seccionamento e o bloqueio mecânico representam um diferencial importante das soluções Palazzoli.
Isso porque a integração desses recursos ao conjunto permite associar a conexão elétrica conforme os requisitos da IEC 60309 à possibilidade de seccionamento necessário para aumentar a segurança durante as intervenções.
Na prática, isso significa reunir em um único equipamento duas necessidades importantes da operação industrial: uma conexão elétrica adequada às aplicações previstas pela IEC 60309 e recursos que contribuem para o cumprimento dos procedimentos de segurança durante a manutenção.
Essa combinação é especialmente relevante em ambientes onde equipes realizam intervenções frequentes, como:
- manutenção de equipamentos em plantas de mineração;
- intervenções em sistemas elétricos de concessionárias;
- atividades de manutenção e comissionamento em usinas solares fotovoltaicas.
Qual é a diferença entre tomada com e sem seccionador?
A diferença entre uma tomada industrial com seccionadora e sem seccionador está na forma como a alimentação elétrica é interrompida antes da conexão ou desconexão dos equipamentos.
Enquanto uma tomada industrial com seccionadora permite isolar o circuito antes da retirada do plugue, uma tomada convencional depende de procedimentos externos para garantir que não exista tensão elétrica durante a operação.
Por exemplo, em plantas de mobilidade elétrica, em que carregadores de alta potência permanecem em funcionamento contínuo, o uso de dispositivos com seccionamento integrado contribui para intervenções mais controladas e alinhadas às boas práticas de segurança elétrica.
Entenda mais detalhes na tabela abaixo:
| Característica | Tomada com seccionadora | Tomada sem seccionador |
| Isolamento do circuito integrado | Sim | Não |
| Possibilidade de bloqueio mecânico | Sim | Não necessariamente |
| Conexão e desconexão mais seguras | Sim | Dependem de procedimentos adicionais |
| Redução do risco de arco elétrico | Sim | Menor proteção |
| Aplicação em operações críticas | Indicada | Depende da análise do projeto |
Quando a tomada industrial com seccionadora é recomendada?
A NR-10 estabelece medidas de segurança para trabalhos em instalações elétricas, o que inclui a necessidade de garantir a desenergização e impedir a reenergização durante intervenções de manutenção.
Nesse contexto, o bloqueio físico é um recurso importante para evitar que o circuito seja energizado de forma acidental enquanto a equipe realiza o serviço.
E a tomada industrial com seccionadora é uma das soluções que contribuem para esse controle, especialmente quando associada a mecanismos de bloqueio que impedem a operação ou desconexão inadequada do conjunto durante uma intervenção.
Por esse motivo, seu uso é altamente recomendado em aplicações industriais que envolvem conexões frequentes, manutenção recorrente ou necessidade de isolamento seguro de equipamentos, como:
- plantas de mineração com equipamentos de grande porte;
- concessionárias de energia que realizam conexões temporárias e manutenções frequentes;
- usinas sucroalcooleiras durante períodos de safra, quando a disponibilidade dos equipamentos é crítica;
- usinas solares fotovoltaicas em atividades de comissionamento e manutenção;
- infraestrutura de mobilidade elétrica para alimentação de sistemas de recarga.
Mas reforçamos que a utilização da tomada industrial com seccionadora deve sempre ser definida a partir da análise do projeto elétrico, dos requisitos normativos e das características da operação.
Embora nem toda instalação exija esse equipamento, existem cenários em que sua adoção é considerada essencial para garantir segurança, confiabilidade e conformidade.
Como a NR-10 se relaciona com esse tipo de tomada?
A relação entre a NR-10 e esse tipo de equipamento está no objetivo comum de proteger os trabalhadores durante intervenções em instalações elétricas.
Embora a norma não determine o uso de um modelo específico de tomada, ela estabelece que os riscos elétricos devem ser eliminados ou controlados por meio de medidas técnicas e organizacionais.
No vídeo abaixo, veja um exemplo de quadro de tomadas ideal, com proteção total e que aumenta a produtividade e segurança na área industrial:
Nesse contexto, uma tomada de segurança NR-10 equipada com função de seccionamento contribui para que procedimentos de manutenção sejam realizados em condições mais seguras.
Entre os benefícios estão:
- isolamento do circuito antes da desconexão;
- redução da exposição a partes energizadas;
- menor probabilidade de erros operacionais;
- possibilidade de bloqueio mecânico durante as intervenções.
No podcast abaixo, acompanhe o exemplo de uma tomada com bloqueio mecânico para motor para ter uma noção de como tudo isso funciona na prática:
Invista em mais segurança e confiabilidade para sua operação
Quando a segurança elétrica faz parte da estratégia da empresa, cada componente da instalação elétrica industrial precisa atender aos mais altos padrões de qualidade e confiabilidade.
Neste cenário, a Amperi reúne soluções desenvolvidas para aplicações industriais críticas.
Por aqui, oferecemos a você tomadas industriais Palazzoli, instrumentos HT Instruments e suporte técnico especializado para projetos em mineração, concessionárias de energia, usinas sucroalcooleiras, mobilidade elétrica e geração fotovoltaica.
Conheça o portfólio da Amperi e encontre soluções que ajudam sua operação a trabalhar com mais segurança, produtividade e conformidade com as principais normas do setor.
Perguntas frequentes
O bloqueio mecânico substitui os procedimentos de segurança?
Não. O bloqueio mecânico complementa os procedimentos de segurança adotados pela empresa. Ele reduz a possibilidade de desconexões inadequadas, mas deve ser utilizado em conjunto com medidas previstas em normas, treinamentos e procedimentos internos de manutenção elétrica.
Toda tomada IEC 60309 possui função de seccionamento?
Não. Existem modelos que oferecem apenas a conexão elétrica e outros que incorporam interruptor, bloqueio mecânico e função de seccionamento. A escolha depende da aplicação, dos riscos envolvidos e dos requisitos definidos no projeto elétrico industrial.
A tomada com seccionadora aumenta a vida útil da instalação?
Indiretamente, sim. Ao permitir conexões e desconexões de forma controlada, ela reduz esforços sobre os componentes, diminui riscos de danos provocados por operações inadequadas e contribui para preservar a integridade dos equipamentos ao longo do tempo.
Em quais setores industriais esse equipamento é mais utilizado?
A tomada com seccionadora é amplamente utilizada em segmentos como mineração, concessionárias de energia, usinas sucroalcooleiras, indústrias de transformação, infraestrutura para mobilidade elétrica e usinas solares fotovoltaicas, onde segurança, confiabilidade e disponibilidade operacional são prioridades constantes.
