No mercado fotovoltaico, nem sempre uma inspeção visual basta para confirmar a integridade real de um módulo. Em muitos casos, o painel parece íntegro por fora, mas já carrega defeitos internos capazes de comprometer geração, confiabilidade e vida útil. É nesse contexto que a eletroluminescência ganha espaço como um ensaio de alto valor técnico para fabricantes, importadores, integradores, investidores e equipes de O&M.

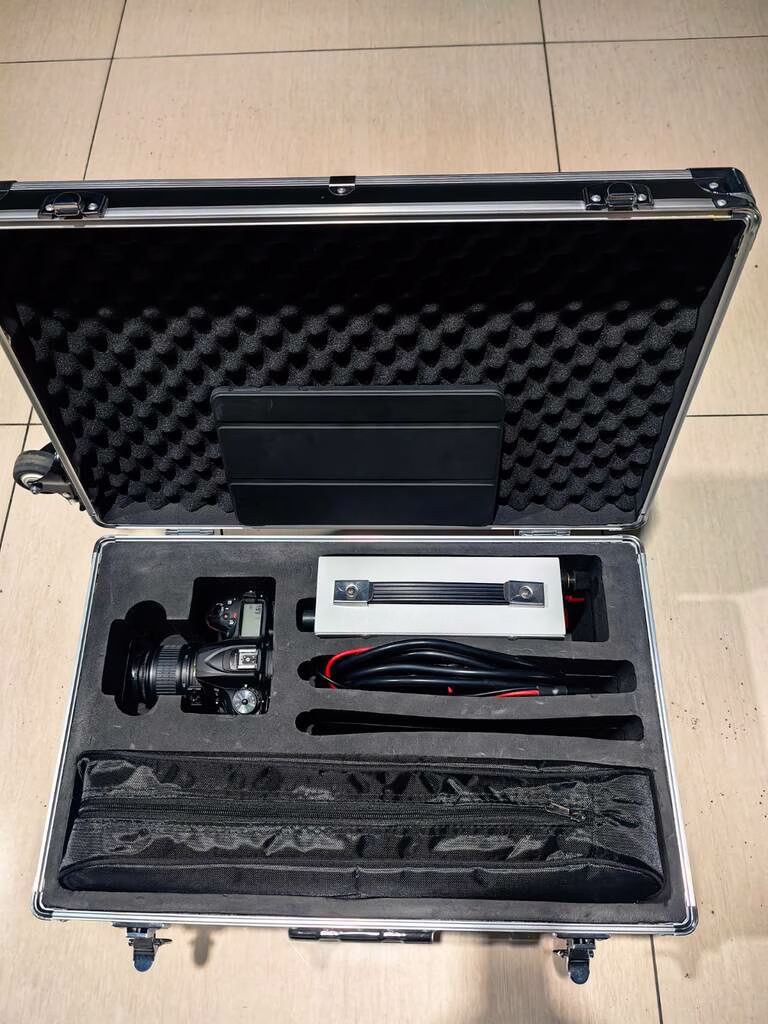

Na prática, a técnica funciona como um “raio-X” do módulo fotovoltaico, pois permite enxergar microdefeitos nas células e interconexões sem abrir a laminação. Assim, a câmera de eletroluminescência ZW-EL02 é um recurso para identificar falhas microscópicas antes que elas comprometam a geração de energia e a vida útil do sistema.
Um estudo da UFRGS também sustentou o argumento: um módulo com bom aspecto visual apresentou perda de 10% de potência em comparação à nominal após a análise por eletroluminescência, enquanto outro módulo visualmente danificado teve perda de cerca de 81%. Em outras palavras, confiar apenas no que o olho vê pode ser caro demais quando o ativo é uma usina.
O que é Eletroluminescência (EL)?
A eletroluminescência é um ensaio não destrutivo aplicado a módulos fotovoltaicos por meio de uma câmera específica para inspeção. Durante o teste, as células solares são submetidas a uma polarização elétrica controlada e passam a emitir radiação no infravermelho próximo. Essa emissão é capturada por um sistema óptico de alta sensibilidade, gerando uma imagem que revela a estrutura interna do módulo.
O ganho técnico do método está na capacidade de transformar defeitos internos em contraste visual. Com isso, tornam-se identificáveis problemas que nem sempre aparecem em inspeções convencionais. No ciclo de vida de uma usina, isso muda o nível da tomada de decisão: a análise deixa de depender apenas de aparência externa e passa a contar com evidência técnica registrável.
Como funciona o teste de EL na prática?
1 – Polarização reversa
Em ambiente controlado, o módulo é energizado para o ensaio e as células passam a emitir radiação no infravermelho próximo. A IEC TS 60904-13 descreve os métodos para captura de imagens EL e orientação de interpretação qualitativa.
No datasheet da ZW-EL02, a fonte opera em corrente constante, com referência de 4 a 6 A para módulos monocristalinos e 6 a 8 A para policristalinos, sem exceder a corrente de curto-circuito indicada na placa do módulo.
2 – Captura de imagem
Depois da energização, a câmera registra a emissão gerada pelas células. No datasheet do equipamento, aparecem parâmetros recomendados como tempo de exposição de 6 segundos, abertura f/3.5, ISO 1600 e distância de 1 a 2 metros entre câmera e módulo. Essa padronização ajuda a melhorar a repetibilidade do ensaio e a comparabilidade entre diferentes inspeções.
3 – Detecção de falhas
Por fim, a imagem permite localizar regiões escuras, áreas com emissão irregular e padrões associados a anomalias. É nessa etapa que a eletroluminescência se torna decisiva: o que antes era invisível vira evidência técnica utilizável para aceite, rejeição, manutenção e garantia.

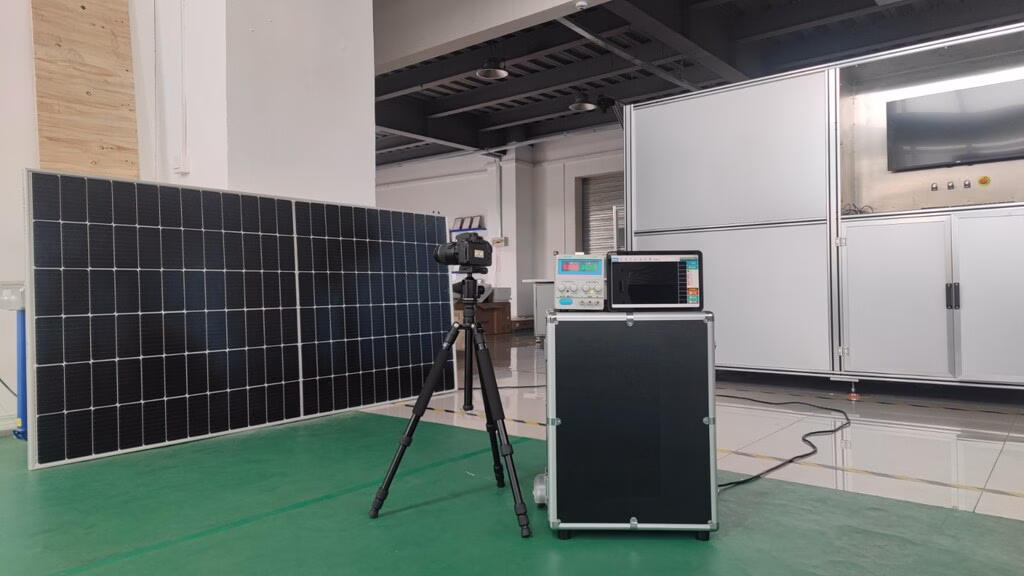

Laboratório de ensaio por Célula Energia
Onde e quando o teste de EL deve ser aplicado?
O teste de eletroluminescência faz mais sentido nos momentos em que o custo da dúvida é alto. O primeiro deles é o recebimento de lotes, quando há necessidade de verificar se os módulos chegaram íntegros após transporte, armazenamento e manuseio. Nesse cenário, a EL ajuda a sustentar tecnicamente a aceitação ou a não conformidade do lote.
Outro momento crítico é o comissionamento fotovoltaico que combina documentação, inspeção visual e ensaios elétricos, com registro formal das condições de teste para comparações futuras. Assim, a eletroluminescência entra como ferramenta complementar para elevar o nível de confiabilidade do aceite técnico.
Em usinas em operação, o teste também agrega valor em investigações de queda de performance, auditorias em áreas críticas, abertura de garantia e análises pós-sinistro, como granizo, impacto ou eventos climáticos severos.
Principais patologias detectadas pelo teste de Eletroluminescência
Entre as principais anomalias detectáveis pela eletroluminescência, destacam-se microfissuras e trincas microscópicas causadas por transporte, manuseio inadequado ou impacto, células quebradas, inativas ou parcialmente ativas, falhas em barramentos, soldas e interconexões, trilhas metálicas rompidas, contaminações internas, padrões de sinterização irregulares, além de PID, núcleos escuros, bordas escuras, atenuação e hot spots.
O estudo da UFRGS aponta um dado importante: a presença de microfissuras não gera sempre perda imediata de potência, mas tende a aumentar o risco de propagação do defeito ao longo do tempo.
No conjunto analisado pelo autor, 10 dos 17 módulos estavam acima da capacidade nominal mesmo com microfissuras presentes, enquanto os 7 demais já apresentavam perdas significativas. Isso reforça a lógica de prevenção com a detecção de um problema futuro.
A nova normalização: ABNT NBR 17258:2025
O avanço da inspeção por eletroluminescência no Brasil também passa pela normalização. No conteúdo base e na página do produto, a ABNT NBR 17258:2025 aparece como referência nacional para o ensaio, alinhada ao padrão internacional IEC TS 60904-13.
Na prática, isso importa porque a padronização fortalece critérios de captura, processamento e interpretação das imagens, além de melhorar a comparabilidade dos resultados entre diferentes agentes da cadeia.
Por que investir em inspeção por EL?
Investir em inspeção por eletroluminescência faz sentido quando o custo de não enxergar o defeito é maior do que o custo do ensaio. Em projetos fotovoltaicos, isso ocorre com frequência: um módulo aparentemente íntegro pode esconder fissuras, perdas localizadas e falhas de interconexão capazes de afetar desempenho, garantia e previsibilidade do ativo. Nesse cenário, o modelo ZW-EL02 de câmera de eletroluminescência executa o ensaio e torna as anomalias detectáveis.
A decisão fica ainda mais robusta quando a EL é combinada com outros recursos do comissionamento e da manutenção. A curva I-V permite verificar potência, tensão e corrente do gerador fotovoltaico em campo, enquanto a termografia elétrica mostra distribuição térmica e ajuda a localizar comportamentos anormais em componentes energizados. Juntas, essas técnicas entregam uma leitura mais completa do sistema.
Eletroluminescência aliada da proteção de ativos
A eletroluminescência deixou de ser um recurso restrito a laboratório e passou a ocupar um papel estratégico na avaliação da saúde dos módulos fotovoltaicos. O método enxerga defeitos internos que a inspeção visual não alcança, melhora o critério de aceite técnico e contribui para decisões mais seguras ao longo do ciclo de vida da usina.
Quando aplicada nos momentos certos, a EL reduz retrabalho, fortalece evidências de garantia e ajuda a evitar que pequenas falhas invisíveis se transformem em perdas financeiras relevantes.

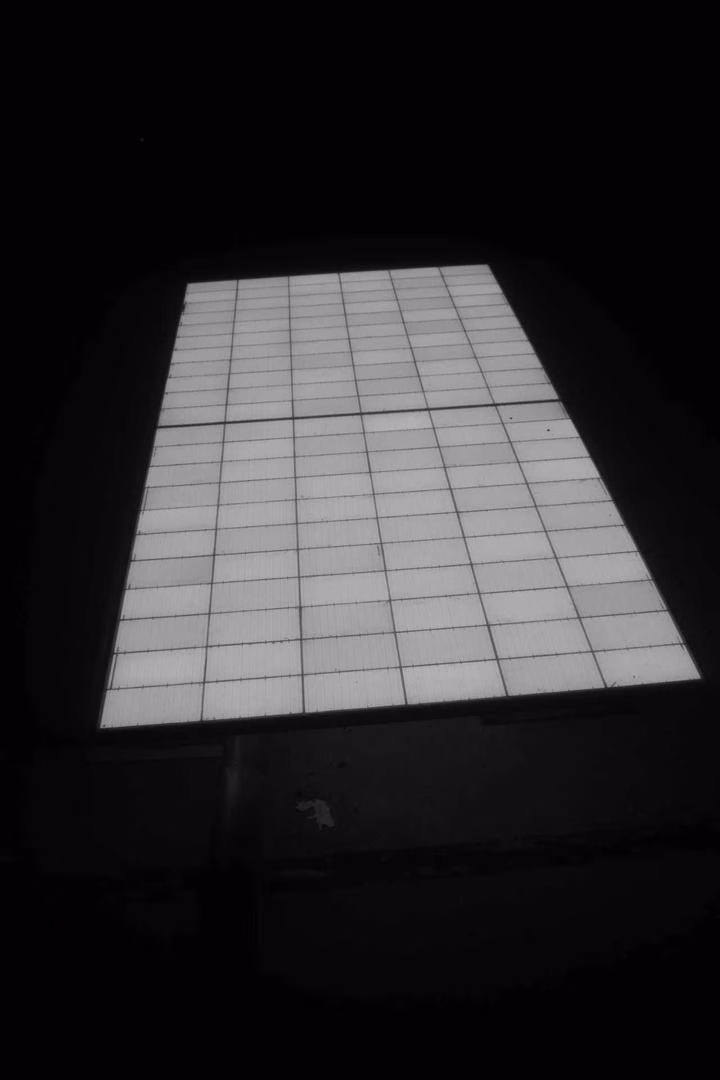

Teste EL executado por Célula Energia
Amperi Renováveis: sua parceria estratégica para usinas solares
Um catálogo completo com equipamentos e recursos específicos para implantação, operação e manutenção fotovoltaica para aplicações de campo com exigência técnica e operacional.
Quer incluir a eletroluminescência na sua rotina de comissionamento ou O&M? Fale com o time Amperi e comece a estruturar uma rotina de inspeção por EL com método, rastreabilidade e suporte técnico.
Perguntas frequentes sobre eletroluminescência
Qual a principal diferença entre Eletroluminescência (EL) e Termografia?
A termografia mede a distribuição de temperatura em componentes energizados. Já a eletroluminescência revela a integridade interna das células e interconexões do módulo. As duas técnicas são complementares.
O EL substitui o flash test?
Não. O teste de eletroluminescência complementa outros ensaios elétricos e inspeções do comissionamento. Ele amplia a leitura da integridade interna do módulo, mas não elimina as demais verificações de desempenho.
O teste de EL pode ser realizado em usinas já em operação?
Sim. O método pode ser aplicado em investigações de queda de performance, auditorias técnicas, disputas de garantia e análises pós-sinistro, desde que se respeite o procedimento de ensaio e as condições adequadas de captura.
A Eletroluminescência detecta microfissuras causadas pelo transporte?
Sim. A câmera ZW-EL02 é apresentada como capaz de detectar microfissuras e trincas microscópicas causadas por transporte, manuseio inadequado e impacto mecânico.
Referências
IEC. IEC TS 60904-13:2018 – Photovoltaic devices – Part 13: Electroluminescence of photovoltaic modules.
MATOS, Lucas de. Uso de imagens de eletroluminescência para detecção de danos mecânicos nos módulos fotovoltaicos. Dissertação de mestrado. UFRGS, 2020.
