Com a evolução da fabricação de módulos solares e, por consequência, o aumento da potência individual dos módulos, em algumas situações ou momentos, pode aparecer a mensagem “ISC too High” na tela do seu instrumento de medição, seguida do cancelamento do teste. Qual seria o causador desse comportamento? Seria o efeito capacitivo? Pois bem, preparamos algumas dicas de utilização dos instrumentos da Linha Solar HT Instruments para esclarecer os motivos. Continue a leitura!
A evolução da potência dos painéis
Antes de explicar por que esses erros ocorrem, primeiro vamos dar uma olhada na evolução da potência dos painéis fotovoltaicos.
Com objetivo de alcançar uma maior potência, os módulos seguem aumentando de tamanho e, do mesmo modo, ocorre o aumento do número de células que formam os painéis fotovoltaicos.
Desde 2018, especificamente no final desse ano, os módulos considerados como padrão eram de 360W. No entanto, atualmente, é possível encontrar módulos acima de 500W! Além disso, existem os módulos bifaciais…
O efeito capacitivo e mais!
O aumento progressivo de potência dos painéis vem acompanhado de um efeito capacitivo nos sistemas fotovoltaicos. Com esse aumento de potência nas strings (aumento de tensão e corrente), durante algumas situações de alta irradiância (acima de 1000 W/m2), o efeito capacitivo fica mais evidente e, assim, os instrumentos podem apresentar o erro “ISC too High”.
Neste tipo de situação, durante o teste de corrente de curto circuito, o valor da corrente pode subir muito por causa da “descarga dos capacitores”, fazendo com que o instrumento aguarde alguns microssegundos para que ela atinja um valor abaixo de 15A.
De acordo com as situações de instalação, a irradiância e, inclusive, o tipo de painel instalado, a corrente pode demorar um longo tempo para diminuir. Mas, caso a corrente não reduza, o instrumento cancela o teste para a sua proteção.
Entretanto, o efeito capacitivo não é o único fator que causa esse erro, pois ele também pode aparecer em situações de strings, em painéis em paralelo ou, até mesmo, em strings ainda conectadas ao inversor.
Então, por este motivo, quando aparecer a mensagem de erro “ISC too High”, siga os seguintes procedimentos, que indicamos a seguir.
SolarIVe, IV400, IV500 ou PVChecks: o que fazer?
Para os instrumentos SolarIVe, IV400, IV500 e PVChecks, antes de mais nada, é necessário verificar se não existem módulos ligados em paralelo, pois tais instrumentos não podem realizar medições com strings em paralelo. Assim, após confirmação, basta realizar o check list dos itens abaixo:
- Verificar se a string está desconectada do inversor.
- Verificar os dados do módulo em teste. Em caso de dúvidas, veja este vídeo.
- No banco de dados de módulos, alterar o campo TECH de STD para CAP. Este campo trata dos efeitos resultantes da fabricação de painéis e, além disso, pode ser acessado no Menu de banco de dados do instrumento ou, também, pelo software TOPVIEW (veja este vídeo e fique atento aos 4:20min).
- Tentar realizar o teste em situações abaixo de 950W/m2 (verifique utilizando a célula de referência HT304N).
- Por fim, é indicado também a realizar o teste com um número menor de painéis na string.
Procedimento exclusivo para o PVCheks
Em primeiro lugar, no menu de configuração do teste IVCK, zere os parâmetros do teste de isolação (parâmetros Ins.Test e Ri min). Desta maneira, portanto, o instrumento não irá realizar o teste de isolação.

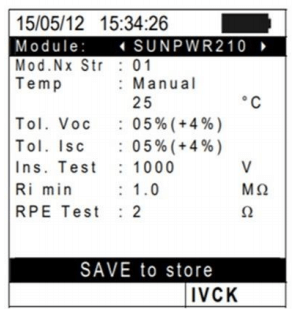

Menu de configuração do teste IVCK
Em segundo lugar, para realizar o teste de isolação vá até o menu “Insulation” (Isolação) e, por fim, faça o testes de isolamento utilizando a opção “ FIELD MODE”.
Opção Field Mode no teste de isolação
Além disso, há um outro ponto importante para ser verificado nos instrumentos: identificar qual é a versão de firmware do instrumento. De acordo com a última atualização HT, de 29/03/2021, temos as seguintes versões:
- SolarIVe – 8.21
- IV400 – 8.21
- IV500 – 8.21
- PVChecks – 1.36
Em caso de possuir um instrumento da linha solar HT Instruments que esteja com uma versão de firmware inferior, é aconselhável atualizá-la através do software TOPVIEW, disponível aqui.
Links úteis disponíveis no AmperiTV
No Youtube, é possível conferir diversos vídeos com orientações sobre os instrumentos e configurações. Assim, basta acessar os links indicados a seguir para operar os instrumentos com sucesso:
Configurando um módulo fotovoltaico
Conectando um instrumento ao PC
Configurando a célula de referência
Documentos extras para consulta
Os manuais dos instrumentos também estão disponíveis para consulta sempre que algum erro surgir ou para validar alguma dúvida técnica específica.
Os instrumentos SolarIve, IV400 e IV500 utilizam o mesmo manual, disponível neste link.
Já o instrumento PVChecks possui um documento exclusivo sobre seu uso e cuidado, basta clicar aqui para acessá-lo na íntegra.
Amperi – soluções, suprimentos e recursos para segurança, economia e eficiência energética
A Amperi é uma empresa que tem como missão garantir a integridade dos profissionais de manutenção do setor elétrico brasileiro e impulsionar o mercado com soluções, suprimentos e recursos, que geram economia, eficiência energética, otimizam a rotina de manutenção e previnem acidentes de trabalho.
Com um time de especialistas em manutenção elétrica industrial, ferrovias e sistemas fotovoltaicos, identifica oportunidades de crescimento com adequações técnicas que cumprem as exigências ABNT NBR e que sejam capazes de oferecer soluções flexíveis para elétrica industrial.
Por fim, agora que já conhece as dicas HT Instruments para os instrumentos de medição de energia solar, aproveite para acessar o nosso catálogo de produtos HT no site, incluindo as melhores soluções para operações e manutenções de sistemas fotovoltaicos em segurança.
