Entender o que é traçador de curva I-V passa por compreender como avaliar, com precisão, o desempenho real de módulos e sistemas fotovoltaicos.
Isso porque, em operações de grande porte, identificar perdas de geração, falhas ocultas e desvios de performance é fundamental para manter a eficiência dos ativos.
E neste artigo, você entenderá como funciona esse equipamento, quais informações ele fornece, quando utilizá-lo e por que ele é uma ferramenta importante para atividades de comissionamento, inspeção e manutenção em usinas solares.
O que é traçador de curva I-V?
Um traçador de curva I-V é um instrumento utilizado para medir e analisar a relação entre corrente e tensão de módulos e strings fotovoltaicos.
Por meio dessa medição, o equipamento gera uma curva característica que permite avaliar o desempenho elétrico real dos painéis solares, identificar falhas e comparar os resultados obtidos com as especificações do fabricante.
Em projetos de geração solar de grande porte, o traçador de curva I-V é uma ferramenta essencial para atividades de comissionamento, manutenção preventiva, diagnóstico de falhas e validação de desempenho.
O que é a curva I-V de um painel solar?
A curva I-V representa graficamente a relação entre a corrente elétrica fornecida por um módulo fotovoltaico e a tensão gerada por ele em diferentes condições de operação.
Essa curva é formada a partir de medições realizadas em diversos pontos de funcionamento do módulo, o que permite visualizar como a corrente varia conforme a tensão aumenta.
O resultado é um gráfico que descreve o comportamento elétrico do equipamento, o que deixa ainda mais claro o que é traçador de curva I-V.
Tal análise da curva revela informações fundamentais sobre o desempenho do painel solar, algo que possibilita identificar degradações, perdas de eficiência, sombreamentos, defeitos de fabricação e outros fatores que impactam a geração de energia.
Além disso, a curva I-V fornece parâmetros técnicos importantes utilizados na avaliação da qualidade e da produtividade dos sistemas fotovoltaicos.
Principais informações obtidas na curva I-V:
- Corrente de curto-circuito (Isc)
- Tensão de circuito aberto (Voc)
- Potência máxima (Pmpp)
- Corrente máxima (Impp)
- Tensão máxima (Vmpp)
- Fator de forma (Fill Factor)
Como funciona um traçador de curva I-V?

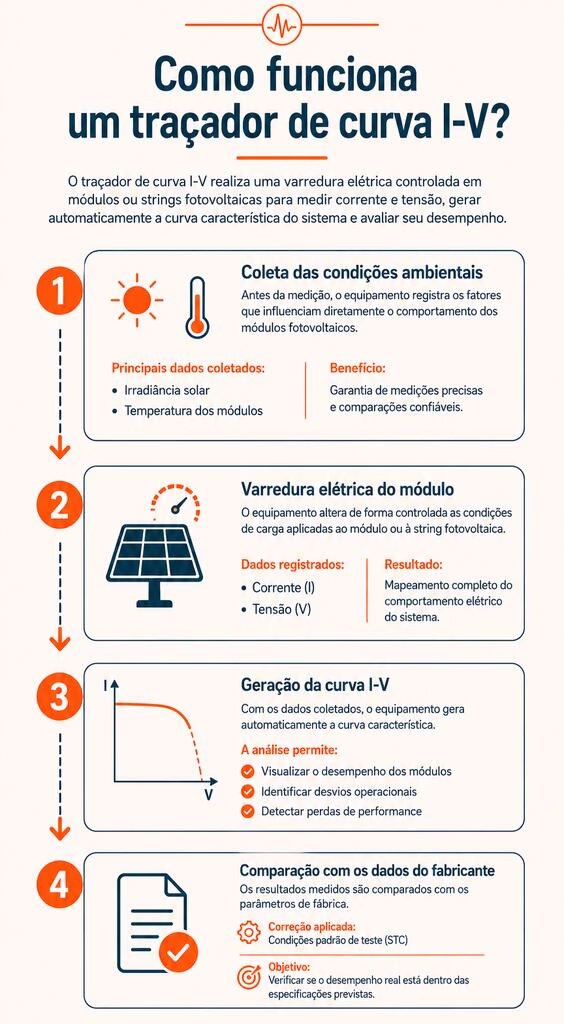

Para se aprofundar no que é traçador de curva I-V, é preciso saber como ele funciona em detalhes: realizando uma varredura elétrica controlada no módulo ou string fotovoltaica para coletar dados de corrente e tensão para gerar automaticamente a curva característica do equipamento e avaliar seu desempenho.
Coleta das condições ambientais
Antes das medições, o traçador de curva I-V registra as condições ambientais que influenciam diretamente o comportamento dos módulos fotovoltaicos.
Entre os principais parâmetros avaliados estão a irradiância solar e a temperatura dos módulos.
Essas informações são fundamentais para garantir a precisão dos resultados e permitir comparações confiáveis com os dados de referência.
Varredura elétrica do módulo
Durante o teste, o equipamento altera de forma controlada as condições de carga aplicadas ao módulo ou string fotovoltaica.
À medida que essa variação ocorre, são registrados diversos pontos de corrente e tensão.
Essa coleta permite mapear completamente o comportamento elétrico do sistema em operação.
No vídeo abaixo, mostramos como cadastrar e selecionar um módulo no traçador de curva I-V:
Geração da curva I-V
Com os dados obtidos durante a medição, o traçador de curva I-V constrói automaticamente o gráfico correspondente.
A curva gerada apresenta informações detalhadas sobre o desempenho dos módulos e permite identificar desvios em relação às condições esperadas de funcionamento.
Comparação com os dados do fabricante
Após a geração da curva, os resultados medidos são comparados com os parâmetros fornecidos pelo fabricante.
O equipamento realiza correções para as Condições Padrão de Teste (STC), o que torna possível avaliar se o desempenho real está dentro das especificações previstas para o módulo.
Assim termina o ciclo que explica o que é traçador de curva I-V e seu funcionamento.
No vídeo a seguir, apresentamos os resultados de um traçador de curva I-V:
Qual o papel de um traçador de curva I-V em sistemas fotovoltaicos?
O traçador de curva I-V, em usinas solares, permite verificar se módulos e strings estão entregando o desempenho esperado, identificar perdas de eficiência e localizar falhas antes que elas impactem significativamente a geração de energia.
Além disso, na busca de o que é traçador de curva I-V e seu papel em sistemas fotovoltaicos, é importante destacar que esse equipamento é amplamente utilizado em:
- processos de comissionamento;
- manutenção preventiva;
- manutenção corretiva;
- validação de garantias.
Deste modo, contribui para aumentar a confiabilidade operacional e otimizar os resultados do empreendimento.
Conheça o I-V600 da HT Instruments
Agora que você já sabe o que é traçador de curva I-V, conheça o I-V600, da HT Instruments, desenvolvido para testes avançados de desempenho e segurança em sistemas fotovoltaicos.
Indicado para atividades de manutenção, diagnóstico e comissionamento, o equipamento realiza medições em módulos e strings de até 1500 V e 40 A, logo, atende às necessidades de usinas solares e operações profissionais.
Veja detalhes deste equipamento no vídeo abaixo:
Principais destaques:
- Traça curvas I-V em módulos e strings de até 1500 V e 40 A
- Conexão Wi-Fi para transferência e visualização de dados
- Método de medição em 4 fios para máxima precisão
- Comparação automática entre dados medidos e parâmetros do fabricante
- Compatível com módulos monofaciais e bifaciais
- Medição de irradiância frontal e traseira, com até dois sensores traseiros (um opcional)
- Banco de dados atualizável de módulos fotovoltaicos
- Comunicação com a unidade remota SOLAR-03 de até 100 m em campo livre
- Conformidade com a NBR 16274
Ao utilizar o traçador de curva I-V I-V600, equipes de operação e manutenção obtêm diagnósticos mais precisos, maior confiabilidade nas medições e mais agilidade na identificação de problemas em campo.
Perguntas frequentes sobre o que é traçador de curva I-V
O que significa curva I-V?
A curva I-V é a representação gráfica da relação entre corrente elétrica e tensão em um módulo fotovoltaico. Ela permite analisar o comportamento elétrico do equipamento, identificar desvios de desempenho e avaliar parâmetros fundamentais para a geração de energia solar.
Qual a diferença entre curva I-V e curva P-V?
A curva I-V mostra a relação entre corrente e tensão. Já a curva P-V representa a potência gerada em função da tensão. Enquanto a primeira descreve o comportamento elétrico do módulo, a segunda destaca o ponto de máxima potência disponível.
O traçador de curva I-V substitui a termografia?
Não. O traçador de curva I-V e a termografia são técnicas complementares. Enquanto o traçador avalia o desempenho elétrico dos módulos, a termografia identifica anomalias térmicas, como pontos quentes, conexões defeituosas e componentes superaquecidos.
Com que frequência deve ser realizado o teste?
A frequência depende das características da instalação e do plano de manutenção adotado. Em geral, recomenda-se realizar testes durante o comissionamento, em inspeções periódicas, após eventos climáticos severos e sempre que houver indícios de queda de desempenho.
O teste interfere na operação da usina?
Não de forma significativa. O procedimento é realizado de maneira controlada e normalmente faz parte das rotinas de inspeção e manutenção. Quando executado corretamente, o teste fornece informações valiosas sem causar impactos relevantes à operação da usina.
