Os tipos de tomada industrial são 2P+T, 3P+T e 3P+N+T, definidos conforme a configuração elétrica exigida por cada equipamento e aplicação.
Em ambientes industriais, especificar o componente incorretamente é capaz de causar incompatibilidades, atrasos em comissionamentos, dificuldades em auditorias e riscos operacionais.
Por isso, compreender diferenças entre polos, corrente elétrica, grau de proteção IP, resistência a impactos, norma IEC 60309 e exigências da NR-10 é fundamental para garantir segurança, conformidade e eficiência nas operações.
O que diferencia uma tomada industrial de uma tomada convencional?
A principal diferença está na capacidade de suportar condições severas de operação, maiores níveis de corrente elétrica, ambientes agressivos e requisitos rigorosos de segurança.
Enquanto tomadas convencionais são desenvolvidas para aplicações residenciais e comerciais leves, os diferentes tipos de tomada industrial são projetados para operar em ambientes como mineração, usinas sucroalcooleiras, concessionárias de energia, usinas solares fotovoltaicas e projetos de mobilidade elétrica.
Isso porque os componentes das tomadas industriais contam com materiais mais robustos, sistemas de vedação e padrões internacionais específicos para garantir confiabilidade operacional.
Além disso, os tipos de tomada industrial seguem normas regulamentadoras que definem características como quantidade de polos, tensão de operação, grau de proteção IP, resistência mecânica (IK) e posicionamento dos pinos.
Quais são os principais tipos de tomada industrial?

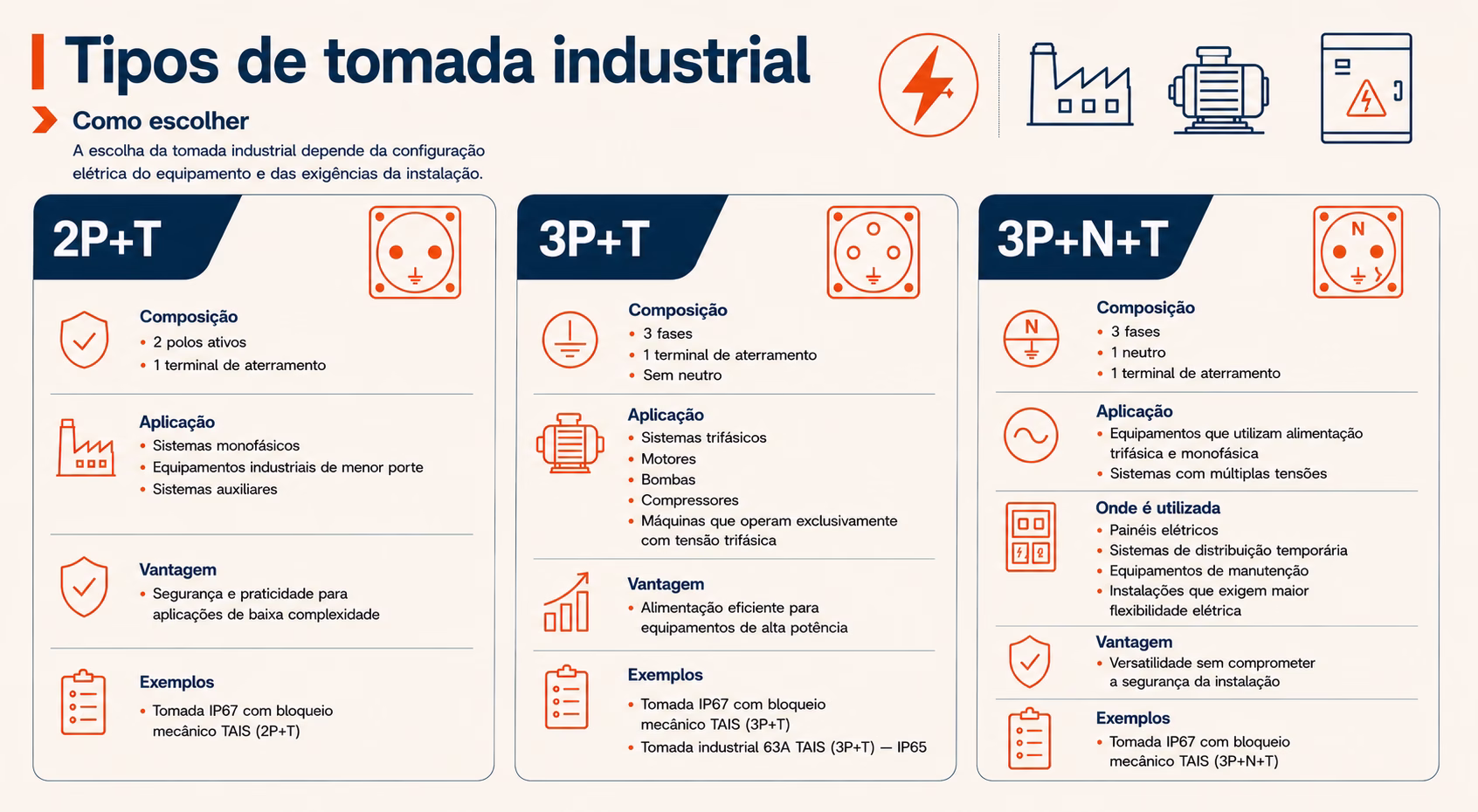

Os principais tipos de tomada industrial são 2P+T, utilizada em aplicações monofásicas; 3P+T, destinada a aplicações trifásicas sem neutro; e 3P+N+T, utilizada em sistemas trifásicos que exigem neutro.
A escolha depende da configuração elétrica do equipamento e das exigências da instalação.
Tomada 2P+T
A tomada 2P+T conta com dois polos ativos e um terminal de aterramento.
É utilizada principalmente em aplicações monofásicas e oferece uma solução segura para equipamentos industriais de menor porte e sistemas auxiliares.
Exemplos:
Tomada 2P+T
Tomada 3P+T
A tomada 3P+T tem três fases e aterramento, sem a presença do neutro.
Entre os tipos de tomada industrial, ela é amplamente utilizada em aplicações trifásicas que alimentam motores, bombas, compressores e equipamentos industriais que operam exclusivamente com tensão trifásica.
Exemplos:
- Tomada IP67 com bloqueio mecânico TAIS (3P+T)
- Tomada industrial 63A TAIS (3P+T) – IP65
Tomada 3P+N+T
A tomada 3P+N+T, por sua vez, tem três fases, neutro e aterramento.
Essa configuração é indicada para equipamentos industriais que necessitam simultaneamente de alimentação trifásica e monofásica ou que operam com múltiplas tensões.
Dos tipos de tomada industrial, esta é comum em painéis elétricos, sistemas de distribuição temporária, equipamentos de manutenção e aplicações que exigem flexibilidade elétrica sem comprometer a segurança da instalação.
Exemplos:
- Tomada IP67 com bloqueio mecânico TAIS (3P+N+T)
Entendendo a norma IEC 60309: cores, tensão e polaridade
A IEC 60309 é a norma internacional que padroniza plugues e tipos de tomada industrial.
Ela define aspectos como cores, posições dos pinos, tensões de operação, configurações elétricas e requisitos de segurança, assim, deixa as conexões mais seguras e reduz riscos de incompatibilidade.
Como as cores identificam tensões diferentes
A norma IEC 60309 utiliza cores para facilitar a identificação visual da tensão elétrica. De forma simplificada:
- amarelo: aplicações em 110V
- azul: aplicações em 220V/230V monofásico
- vermelho: aplicações trifásicas industriais
Essa identificação ajuda equipes de operação e manutenção a selecionar corretamente os componentes durante instalações, inspeções e intervenções.
E aqui, adiantamos: A IEC 60309 também prevê outras cores para aplicações específicas, conforme a faixa de tensão e a finalidade da instalação.
O papel da polaridade na segurança operacional
Além das cores, a IEC 60309 define posições específicas para os pinos de tipos de tomada industrial, logo, cria um sistema de polaridade mecânica que impede conexões incompatíveis.
Na prática, mesmo que dois conectores tenham formato semelhante, a posição dos contatos impede o encaixe quando a tensão ou configuração elétrica não são compatíveis.
Esse conceito de IEC 60309 cores e polaridade é um dos principais fatores responsáveis pela segurança operacional em instalações industriais.
Grau de proteção IP: o que significa e como escolher corretamente
O grau de proteção IP (Ingress Protection) é uma classificação internacional que indica o nível de proteção de um componente elétrico contra a entrada de corpos sólidos e líquidos.
Em aplicações industriais, essa especificação é fundamental para garantir a durabilidade dos equipamentos e evitar falhas causadas por poeira, umidade ou lavagem frequente do ambiente.
Diferença entre IP44, IP66 e IP67
De forma objetiva, o IP44 oferece proteção contra corpos sólidos maiores e respingos de água, o IP66 protege contra poeira intensa e jatos fortes de água, enquanto o IP67 suporta proteção total contra poeira e imersão temporária em água.
- O IP44 costuma ser utilizado em ambientes internos em que há baixa exposição a contaminantes e umidade moderada. É uma opção comum para áreas cobertas e instalações protegidas.
- O IP66 é indicado para ambientes industriais mais exigentes, em que existe presença constante de poeira, partículas em suspensão ou necessidade de lavagem dos equipamentos com jatos de água.
- O IP67 é recomendado para condições severas de operação, pois sua vedação permite suportar exposição temporária à água, sendo amplamente utilizado em áreas externas e aplicações sujeitas a condições ambientais agressivas.
No vídeo a seguir, veja mais detalhes sobre a tomada IP67 industrial:
Quando cada nível de proteção é recomendado
| Grau IP | Proteção contra sólidos | Proteção contra água | Aplicações |
| IP44 | Corpos sólidos maiores que 1 mm | Respingos de água | Ambientes internos |
| IP66 | Poeira intensa | Jatos fortes de água | Áreas industriais |
| IP67 | Proteção total contra poeira | Imersão temporária em água | Ambientes severos |
Grau IK: por que a resistência a impactos também importa
O grau IK mede a resistência mecânica de invólucros, tomadas e conectores contra impactos físicos.
Em ambientes com tipos de tomada industrial, essa classificação é tão importante quanto o grau IP, especialmente em locais com movimentação de máquinas, ferramentas e equipamentos pesados.
Como avaliar a necessidade de resistência ao impacto
A escolha do grau IK deve considerar o risco de impactos mecânicos na operação.
Ambientes com empilhadeiras, equipamentos móveis, manutenção frequente ou exposição a quedas de ferramentas geralmente exigem níveis mais elevados de proteção.
Quanto maior o grau IK, maior a capacidade do componente suportar choques mecânicos sem comprometer sua integridade ou funcionamento.
Como escolher a corrente correta: 16A, 32A, 63A ou 125A?
A escolha da corrente elétrica adequada depende da carga do equipamento, das características da instalação e das condições operacionais.
Utilizar valores inferiores aos exigidos pode provocar aquecimento excessivo, enquanto especificações acima da necessidade podem aumentar custos sem benefício operacional.
| Corrente | Aplicação típica | Exemplo de uso |
| 16A | Equipamentos de menor potência | Ferramentas elétricas, iluminação temporária e sistemas auxiliares |
| 32A | Equipamentos de médio porte | Bombas, máquinas industriais e painéis de distribuição temporários |
| 63A | Cargas elevadas | Motores industriais, compressores e sistemas produtivos |
| 125A | Grandes demandas elétricas | Distribuição industrial pesada, usinas e infraestrutura energética |
O que a NR-10 exige na escolha de componentes elétricos?
A NR-10 estabelece requisitos para garantir a segurança em instalações e serviços com eletricidade. Entre os principais aspectos avaliados estão:
- responsabilidade técnica: a especificação dos componentes deve considerar as características da instalação elétrica, as exigências normativas e as boas práticas de engenharia aplicáveis ao ambiente industrial;
- compatibilidade dos equipamentos: tomadas, plugues e demais componentes precisam ser compatíveis com a tensão, a corrente elétrica, a configuração de polos e as condições de uso dos equipamentos conectados;
- documentação e conformidade: os componentes devem ter documentação técnica, certificações quando aplicáveis e informações que permitam comprovar sua conformidade durante inspeções, auditorias e processos de comissionamento;
- bloqueio e desenergização: a NR-10 exige o bloqueio do ponto energizado antes de qualquer intervenção e, neste sentido, tomadas industriais com sistema de bloqueio mecânico compatível com LOTO (bloqueio e etiquetagem) facilitam a conformidade, aumentam a segurança operacional e auxiliam na comprovação durante auditorias.
A verificação da ausência de tensão é uma etapa indispensável para a segurança das equipes e faz parte das boas práticas associadas à NR-10. Confira, no vídeo abaixo, um detector de tensão por aproximação sendo usado na prática:
Perguntas frequentes sobre tipos de tomada industrial
Posso conectar qualquer plugue industrial em qualquer tomada?
Não. A IEC 60309 utiliza diferentes cores, posições de pino e configurações elétricas para impedir conexões incompatíveis e aumentar a segurança da instalação.
Uma tomada industrial inadequada pode gerar não conformidade na NR-10?
Sim. Componentes incompatíveis com a carga, o ambiente ou os requisitos de proteção da instalação podem gerar apontamentos durante inspeções, auditorias e processos de comissionamento.
O que significa IP44 em uma tomada industrial?
IP44 indica proteção contra a entrada de corpos sólidos maiores que 1 mm e contra respingos de água vindos de qualquer direção. É uma classificação amplamente utilizada em ambientes internos industriais com baixa exposição à poeira intensa ou lavagem frequente dos equipamentos.
Quando usar uma tomada industrial IP67?
A tomada industrial IP67 é recomendada para ambientes com elevada exposição à poeira, umidade e condições severas de operação. Sua vedação permite proteção total contra partículas sólidas e resistência à imersão temporária em água, aumentando a confiabilidade da instalação elétrica.
Qual a diferença entre tomada industrial 32A e 63A?
A principal diferença está na capacidade de condução de corrente elétrica. Modelos de 63A suportam cargas maiores que versões de 32A. A escolha deve considerar a demanda do equipamento, o projeto elétrico e as condições operacionais da instalação.
