A norma NBR 5410 é uma referência técnica para instalações elétricas de baixa tensão que estabelece critérios que ajudam empresas a reduzir riscos, prevenir falhas e garantir maior segurança operacional.
Em ambientes industriais, em que qualquer interrupção impacta processos produtivos, a aplicação correta da norma é essencial desde o projeto até a manutenção dos sistemas elétricos.
Ao longo deste conteúdo, você entenderá como a norma NBR 5410 contribui para a segurança industrial, quais verificações são necessárias e como os ensaios apoiam a conformidade das instalações.
O que é a norma NBR 5410?
A norma ABNT NBR 5410 é uma regulamentação técnica brasileira que estabelece os critérios e procedimentos necessários para a instalação de sistemas elétricos de baixa tensão, assim, garante segurança, funcionalidade e eficiência energética.
Para isso, ela abrange uma ampla variedade de aspectos, desde a escolha dos materiais até a execução e manutenção elétrica industrial em edificações comerciais, públicas e industriais.
Desta forma, a norma visa prevenir riscos elétricos, como choques, curtos-circuitos e incêndios, promovendo um ambiente seguro para todos os usuários.
Onde encontrar a norma NBR 5410?
A norma NBR 5410 pode ser adquirida diretamente da Associação Brasileira de Normas Técnicas (ABNT), que é o órgão responsável pela padronização técnica no país.
Além disso, algumas bibliotecas técnicas e instituições de ensino que oferecem cursos relacionados à engenharia elétrica ou áreas afins também podem disponibilizar acesso a esta norma para estudo e consulta.
É recomendável adquirir a versão mais recente para garantir que as informações estejam atualizadas conforme as últimas revisões técnicas.
Como a norma NBR 5410 contribui para a segurança industrial?
A NBR 5410 contribui para a segurança industrial ao estabelecer critérios que orientam o projeto, a execução, a inspeção e a manutenção das instalações elétricas de baixa tensão.
Entenda, a seguir, os principais pontos que tornam a NBR 5410 essencial para ambientes industriais.
Redução de riscos elétricos
A norma NBR 5410 é fundamental para a redução de riscos elétricos em ambientes industriais, pois estabelece critérios para a instalação segura e eficaz de sistemas elétricos.
Ela detalha especificações para o correto dimensionamento de cabos, dispositivos de proteção e sistemas de aterramento, o que minimiza as chances de acidentes como curtos-circuitos e choques elétricos, protegendo tanto os equipamentos quanto os trabalhadores.
Manutenção e conformidade com padrões de segurança
A norma também enfatiza a importância da manutenção preventiva e da inspeção periódica das instalações elétricas, garantindo que todos os componentes funcionem dentro dos parâmetros de segurança.
Este acompanhamento contínuo ajuda a identificar e corrigir potenciais falhas antes que causem problemas maiores, contribuindo para um ambiente de trabalho mais seguro e menos propenso a interrupções operacionais.
Treinamento e conscientização
Além das diretrizes técnicas, a norma NBR 5410 promove a educação e o treinamento dos profissionais envolvidos com instalações elétricas.
A norma incentiva práticas de trabalho seguras e informadas, aumentando a conscientização sobre os riscos elétricos e as medidas preventivas necessárias.
Este foco no conhecimento e na capacitação contribui significativamente para a segurança geral da indústria.
Aplicação prática da ABNT NBR 5410 na indústria
A aplicação prática da norma NBR 5410 na indústria garante que as instalações elétricas sejam desenvolvidas e mantidas seguindo critérios de segurança, eficiência e confiabilidade.
Veja, a seguir, como a norma é aplicada em diferentes etapas da operação industrial.
Projetos de instalações elétricas
A norma NBR 5410 orienta a elaboração de projetos de instalações elétricas industriais, assegurando que todos os componentes, desde os cabos e disjuntores até os sistemas de aterramento e proteção, sejam selecionados e dimensionados corretamente.
Este cuidado no planejamento ajuda a evitar sobrecargas, maximizando a eficiência energética e garantindo a segurança das operações.
Empresas que seguem essas diretrizes estão melhor preparadas para lidar com as demandas elétricas elevadas típicas do ambiente industrial.
Modernização e atualização de sistemas
Em um cenário de constantes avanços tecnológicos, a norma NBR 5410 serve como um guia para a modernização de instalações elétricas existentes.
A norma fornece critérios para a revisão e atualização de sistemas para atender aos novos padrões de segurança e eficiência.
Isso é especialmente importante em indústrias que passam por expansão ou que incorporam novas tecnologias e máquinas em suas linhas de produção, garantindo que as atualizações sejam feitas de forma segura e eficaz.
Auditorias de conformidade e segurança
A norma NBR 5410 também facilita a realização de auditorias regulares de conformidade e segurança, permitindo que as indústrias verifiquem se suas instalações elétricas estão em conformidade com os padrões legais e técnicos.
Estas auditorias ajudam a identificar áreas de risco potencial e oportunidades de melhoria, promovendo um ambiente operacional mais seguro e conforme com a legislação vigente.

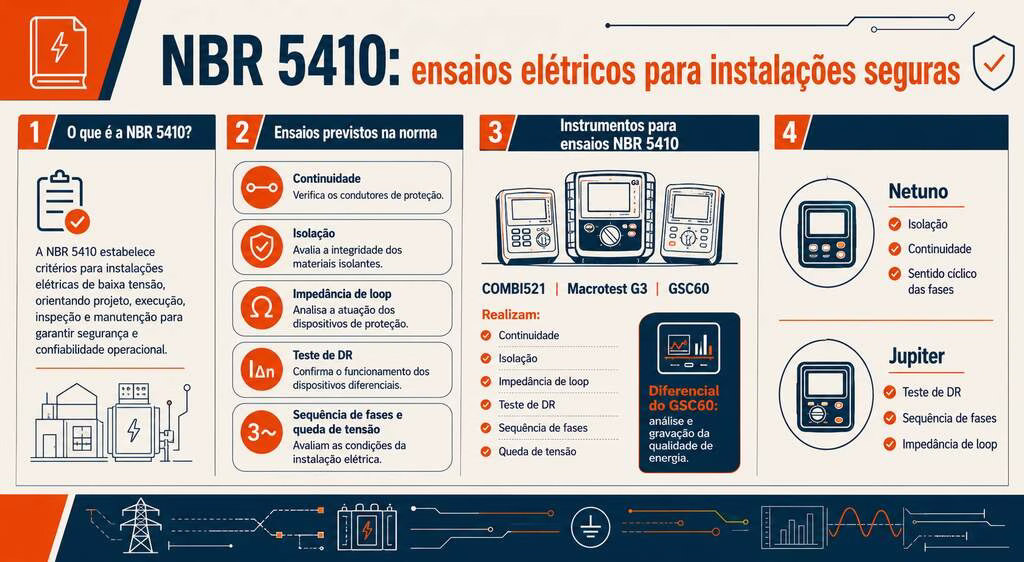

Ensaios elétricos previstos pela norma NBR 5410 e sua importância para a conformidade
Atender aos requisitos da NBR 5410 não se resume ao correto dimensionamento de cabos, dispositivos de proteção e sistemas de aterramento.
A norma também exige verificações que comprovem, na prática, que a instalação elétrica opera de forma segura e adequada às condições previstas no projeto.
Por meio de testes específicos, é possível identificar falhas que poderiam comprometer a segurança de pessoas, equipamentos e processos produtivos. Conheça alguns.
Continuidade, isolação e impedância de loop
Entre os ensaios mais importantes previstos pela norma NBR 5410 estão os testes de continuidade dos condutores de proteção, resistência de isolação e impedância de loop.
- A verificação da continuidade garante que os condutores de proteção estejam conectados corretamente, o que possibilita o funcionamento adequado dos sistemas de proteção em caso de falha.
- Já a medição da resistência de isolação permite avaliar a integridade dos materiais isolantes, algo que contribui para a prevenção de fugas de corrente, curtos-circuitos e falhas operacionais.
- A medição da impedância de loop, por sua vez, auxilia na análise das condições de atuação dos dispositivos de proteção, assim, verifica se a corrente de falha será suficiente para provocar o desligamento dentro dos tempos exigidos.
Para executar esses ensaios de forma eficiente, as equipes de manutenção, comissionamento e inspeção contam com instrumentos multifuncionais capazes de reunir diferentes medições em um único equipamento, como:
Essas soluções permitem realizar verificações essenciais para a conformidade das instalações elétricas de baixa tensão, assim, otimizam as atividades em campo.
Testes de DR, sequência de fases e queda de tensão
Outro grupo de verificações indispensáveis envolve os testes em dispositivos diferenciais residuais (DR), a confirmação da sequência de fases e a medição da queda de tensão.
- Os testes de DR são responsáveis por verificar o correto funcionamento dos dispositivos de proteção contra choques elétricos, desta forma, asseguram que os tempos e correntes de disparo estejam dentro dos parâmetros esperados.
- A sequência de fases é especialmente importante em ambientes industriais que utilizam motores, inversores e sistemas trifásicos. Isso porque, uma ligação incorreta é capaz de comprometer o desempenho dos equipamentos ou provocar falhas operacionais.
- Já a análise da queda de tensão contribui para avaliar a qualidade do fornecimento elétrico ao longo da instalação, desta forma, auxilia na identificação de possíveis inadequações de projeto ou de operação.
Neste cenário, os instrumentos COMBI521, Macrotest G3 e GSC60 executam essas verificações em um único processo de inspeção e proporcionam maior produtividade às equipes técnicas.
Além disso, o multímetro multifuncional Jupiter oferece recursos voltados para testes de DR, sequência de fases e medições relacionadas à impedância de loop, apoiando atividades de diagnóstico e manutenção em campo.
Instrumentos para ensaios da norma NBR 5410 em ambientes industriais
A confiabilidade dos resultados obtidos durante os ensaios depende diretamente da utilização de instrumentos adequados para cada aplicação.
Em operações industriais de grande porte, em que a disponibilidade dos sistemas elétricos é essencial para a continuidade da produção, utilizar equipamentos desenvolvidos para verificações de segurança elétrica contribui para aumentar a eficiência das inspeções e reduzir a possibilidade de erros de diagnóstico.
Soluções multifuncionais para verificações completas
Em projetos de comissionamento, manutenção preventiva, auditorias técnicas e inspeções periódicas, os instrumentos multifuncionais oferecem vantagens significativas ao concentrar diversos ensaios em uma única plataforma.
Nesse contexto, destacam-se:
| Instrumento | Principais verificações |
| COMBI521 | Continuidade, isolação, impedância de loop, teste de DR, sequência de fases e queda de tensão |
| Macrotest G3 | Continuidade, isolação, impedância de loop, teste de DR, sequência de fases e verificações completas de segurança elétrica |
| GSC60 | Continuidade, isolação, impedância de loop, teste de DR, sequência de fases, queda de tensão e análise da rede elétrica |
Essa abordagem reduz a necessidade de múltiplos instrumentos durante as inspeções e contribui para processos mais ágeis e organizados.
Equipamentos para verificações específicas em campo
Em determinadas aplicações, equipes técnicas necessitam de instrumentos compactos e direcionados para verificações específicas.
Neste sentido, o Netuno é uma solução voltada para medições de resistência de isolação e verificação do sentido cíclico das fases, além de oferecer recursos adicionais para análises elétricas e medições TRMS.
Já o Jupiter reúne funcionalidades relacionadas aos testes de DR, sequência de fases e impedância de loop, o que permite avaliações rápidas das condições de segurança da instalação.
Esses equipamentos podem ser especialmente úteis em atividades de manutenção, inspeções periódicas e diagnósticos operacionais realizados diretamente em campo.
Perguntas frequentes sobre NBR 5410
Quem deve seguir a NBR 5410?
A norma NBR 5410 deve ser seguida por profissionais de engenharia elétrica, eletricistas, construtores, e qualquer pessoa ou empresa envolvida na instalação, manutenção ou inspeção de instalações elétricas em ambientes comerciais e industriais. Ela é essencial para garantir que todas as práticas estejam em conformidade com os padrões de segurança e eficiência estabelecidos pela legislação brasileira.
É obrigatório o cumprimento da NBR 5410 em todas as instalações?
Sim, o cumprimento da NBR 5410 é obrigatório em todas as instalações elétricas novas e, sempre que possível, em renovações e extensões de sistemas elétricos já existentes. A norma visa assegurar a segurança das pessoas e a proteção dos equipamentos contra danos operacionais causados por instalações inadequadas.
Como a NBR 5410 se relaciona com outras normas técnicas?
A norma NBR 5410 é complementar a outras normas técnicas relacionadas à eletricidade e segurança. Ela deve ser utilizada em conjunto com normas específicas para áreas particulares, como as que regem instalações em locais com atmosferas explosivas (NBR IEC 60079, por exemplo) ou sistemas de proteção por extra baixa tensão (SELV).
Qual a periodicidade recomendada para revisões conforme a NBR 5410?
A NBR 5410 não estipula uma periodicidade fixa para revisões das instalações elétricas, mas recomenda que as inspeções sejam realizadas regularmente, dependendo do ambiente operacional e do uso dos sistemas elétricos. Para ambientes industriais e comerciais, sugere-se uma frequência maior de inspeções devido ao uso intensivo e aos riscos associados. As revisões devem ser conduzidas por profissionais qualificados para assegurar a manutenção da segurança e eficiência do sistema.
Quais testes são mais importantes para atender à norma NBR 5410 em instalações industriais?
Os testes mais comuns incluem continuidade dos condutores de proteção, resistência de isolação, impedância de loop, funcionamento dos dispositivos DR, sequência de fases e queda de tensão. Essas verificações ajudam a comprovar a segurança elétrica e a conformidade operacional da instalação.
Como escolher um instrumento para ensaios da norma NBR 5410?
A escolha deve considerar os tipos de ensaio necessários, a complexidade da instalação e os requisitos operacionais. Instrumentos multifuncionais tendem a otimizar as inspeções, enquanto equipamentos específicos podem atender aplicações direcionadas de manutenção e diagnóstico.
