Câmera de eletroluminescência portátil para painéis ZW-EL02

Descrição

Para conseguir enxergar “por dentro” de um módulo fotovoltaico sem abrir a laminação, a resposta, em muitos casos, está na câmera de eletroluminescência. Este equipamento é um detector portátil que revela microdefeitos nas células e interconexões que passam despercebidos em uma inspeção visual comum de lotes e mais lotes de placas fotovoltaicas. Antes de explorar os recursos da câmera ZW-EL02 em si, entenda como a eletroluminescência é um componente de alto valor agregado para o comissionamento fotovoltaico.

O que é Eletroluminescência (EL)?

A eletroluminescência é um ensaio aplicado a módulos fotovoltaicos por meio de uma câmera específica para inspeção fotovoltaica. O método não destrutivo submete as células solares a uma polarização elétrica controlada. As células, por sua vez, passam a emitir radiação no espectro infravermelho próximo. Tal radiação é capturada por câmeras específicas de alta sensibilidade, conhecidas como câmeras de eletroluminescência. O resultado é uma imagem detalhada da estrutura interna do módulo, permitindo identificar falhas microscópicas que comprometem a geração de energia e a vida útil do sistema. Dessa forma, o ensaio é capaz de identificar:

• Microfissuras ou trincas microscópicas causadas por transporte, manuseio inadequado ou impacto mecânico.
• PID (Potential Induced Degradation) induzido por potencial elétrico, com queda significativa de eficiência.
• Fuga de corrente que impacta negativamente a potência do módulo.
• Células quebradas, inativas ou parcialmente ativas ocasionam falhas em barramentos, soldas ou interconexões.
• Trilhas (grid lines) quebradas
• Contaminações internas
• Solda fria (virtual welding)
• Padrões de sinterização da malha
• Núcleo escuro (black core)
• Bordas escuras (black edge)
• Mistura de classes de células
• Células de baixa eficiência
• Superataque químico nas bordas
• Atenuação
• Hot spot e atenuação por hot spot

Assim, patologias como essas são identificadas pela câmera de eletroluminescência afim de não comprometerem diretamente a geração de energia e a viabilidade da operação da usina.

O que é uma câmera de eletroluminescência?

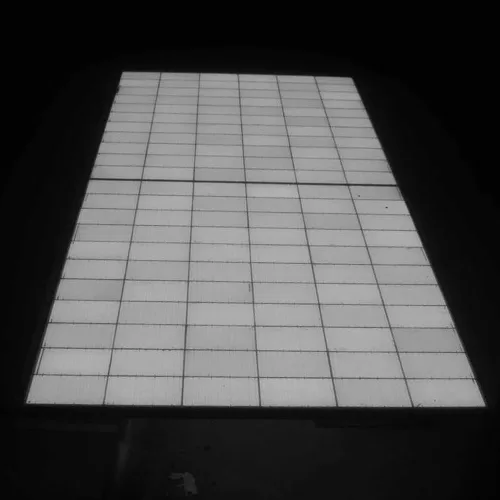

A câmera de eletroluminescência é um sistema de captura de alto desempenho, capaz de gerar imagens EL de alta definição e alto contraste, mesmo em baixa luminosidade. Essa técnica é o teste de eletroluminescência (EL). Na prática, o objetivo da câmera de EL é transformar defeitos internos em contraste visual. Então, este resultado é o que ajuda a reduzir incertezas na tomada de decisão técnica.

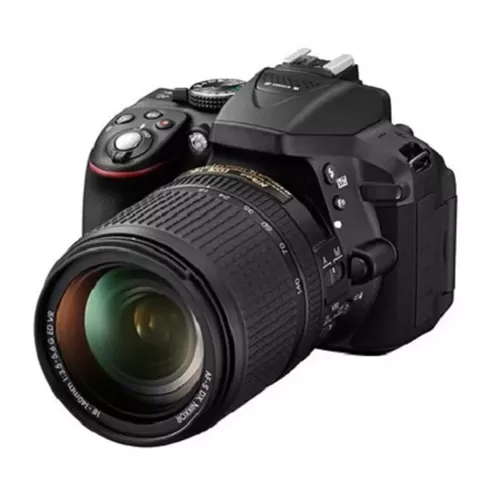

Características funcionais da câmera de eletroluminescência fotovoltaica: ZW-EL02

O modelo ZW-EL02 possui design integrado e adequado para operação por uma única pessoa. Sua estrutura de câmera é adaptável a diferentes ambientes de campo e, além disso, inclui alimentação por bateria interna ou fonte externa.

Leve e de fácil operação em campo, a câmera de eletroluminescência fotovoltaica, ZW-EL02, foi projetada especificamente para inspeção de usinas fotovoltaicas e componentes móveis. Esta câmera de eletroluminescência permite detectar com precisão defeitos internos de qualidade em módulos fotovoltaicos, tanto durante o dia, quanto à noite.

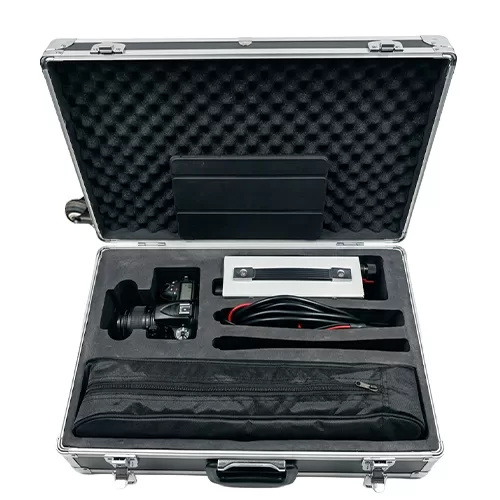

Configuração do case e acessórios do modelo ZW-EL02

Ao avaliar a melhor opção de câmera de eletroluminescência, é importante conhecer todos os recursos entregues na compra. Além disso, é indispensável saber operar o equipamento conforme o método de teste, seja para comissionamento ou na O&M. O modelo XXX inclui:

1. Câmera EL + lente EL
2. Tripé
3. Fonte de alimentação EL (ZW-ELPWS para strings de 10A e 1500V)
4. Cabo de alimentação e cabo de saída
5. Tablet
6. Pen drive USB
7. Cabo de comunicação
8. Bateria reserva
9. Carregador de bateria
10. Case de transporte com carrinho

E, por fim, é importante atender os requisitos das normas técnicas, conhecer a garantia e assistência do fornecedor para que a ferramenta se torne o complemento do comissionamento fotovoltaico de sucesso.

Eletroluminescência fotovoltaica em campo: quando o teste EL vale o esforço

Nem toda inspeção pede EL. Porém, em projetos de usinas e parques solares, o ponto principal acaba sendo a tríade: custo, prazo e risco. Neste cenário, a eletroluminescência fotovoltaica agrega mais valor ao contexto, especialmente em situações que exigem respostas de grandes dúvidas para prevenir prejuízos:

• “Os módulos chegaram íntegros após transporte e instalação?”
• “Por que uma string ficou abaixo do esperado?”
• “Existem microtrincas ou interrupções internas que podem virar garantia?”
• “Preciso documentar qualidade para aceitar um lote?”

Assim, a EL atua como ferramenta complementar do comissionamento fotovoltaico, junto de inspeção visual, medições elétricas, termografia e testes de curva I-V. Em outras palavras, o comissionamento fotovoltaico é um conjunto de inspeções e ensaios para validar segurança e desempenho, e a câmera de eletroluminescência completa o arsenal para confiabilidade.

O que diz a ABNT NBR 17258:2025?

A ABNT NBR 17258:2025 representa mais um marco para o setor fotovoltaico brasileiro. A norma, publicada pela Associação Brasileira de Normas Técnicas, alinha o ensaio de eletroluminescência aos requisitos internacionais da International Electrotechnical Commission, em especial à IEC 60904-13. Entre os principais avanços da norma estão:

• Definição de critérios de captura e processamento das imagens.
• Padronização de parâmetros técnicos do ensaio.
• Validação técnica e jurídica dos laudos emitidos.

Assim, a inspeção por EL deixa de ser apenas uma boa prática e passa a ser um requisito normativo estratégico para não comprometer a geração de energia e a previsibilidade financeira do projeto do parque solar.

Por que investir em inspeção por EL?

A câmera de eletroluminescência é, de fato, uma potente ferramenta de decisão, usada para reduzir incerteza. Um teste EL bem executado é capaz de definir o aceite ou rejeitar o lote, evitando retrabalho para sustentar a garantia com evidência.

O teste de eletroluminescência fotovoltaica agrega valor ao processo de qualidade, ou seja, de forma prática e sem travar a obra em situações rotineiras, como:

• Recebimento: amostragem por lote antes de instalar.
• Pós-instalação: auditoria em áreas críticas.
• O&M: uso direcionado em queda de performance ou disputa de garantia.

Proprietários, integradores e investidores são beneficiários direto da tecnologia EL pela segurança jurídica, afinal laudos rastreáveis facilitam acionamento de garantias e processos de seguro; proteção do ativo, já que a identificação precoce de falhas evita perdas financeiras significativas; e, por fim, a decisão baseada em dados para um planejamento de manutenção com base em evidências técnicas.

Por certo, se você já segue um comissionamento estruturado, com documentação, inspeção visual e ensaios elétricos conforme a NBR 16274, resta completar a qualidade. O segredo está no método (normas), no relatório rastreável e no cruzamento EL com termografia, medições elétricas e histórico de desempenho. Ou seja, um trunfo e tanto para projetos de grandes obras fotovoltaicas.
