Os tipos de circuitos elétricos (série, paralelo e misto) são as diferentes formas de organizar a passagem da corrente em uma instalação.
No contexto da engenharia industrial, eles são definidos de acordo com sua função operacional, como circuitos de comando, potência, iluminação e sinalização.
Quando essa classificação funcional não é considerada no projeto elétrico, surgem problemas críticos como falhas na partida de motores, baixa confiabilidade operacional, dificuldades de manutenção e riscos à segurança.
E ninguém quer isso, certo?
Principalmente se levarmos em conta que dez atividades industriais concentram 84,1% do consumo elétrico do setor no Brasil.
Ou seja, mais do que escolher a topologia do circuito, é essencial definir corretamente sua aplicação dentro da planta industrial.
O que é um circuito elétrico?
Um circuito elétrico é o caminho fechado com componentes condutores, como fios, resistores, fontes, que conecta uma fonte de energia aos equipamentos que precisam funcionar, como motores, máquinas e painéis.
Em ambientes industriais, esse conceito evolui para circuitos com funções específicas, como alimentação de motores, acionamento de máquinas e sistemas de automação, seguindo critérios técnicos definidos por normas como a NBR 5410.
Além disso, circuitos industriais precisam considerar fatores como corrente de partida de motores, queda de tensão, seletividade de proteção e coordenação entre dispositivos.
E uma vez que as 10 atividades industriais que mais consomem energia representam 84,1% de todo o consumo elétrico da indústria brasileira, de acordo com dados da Empresa de Pesquisa Energética (EPE), entendemos que a maioria delas dependem de circuitos bem dimensionados e, na maioria dos casos, utilizam circuitos paralelos, mistos e trifásicos para evitar interrupções e manter a operação estável.
Principais componentes de um circuito elétrico industrial
Os tipos de circuitos elétricos são compostos por dispositivos com funções bem definidas de proteção, comando e seccionamento, conforme a NBR 5410. Entre os principais, destacam-se:
- cabos e condutores dimensionados conforme capacidade de corrente (ampacidade);
- disjuntores (proteção contra curto-circuito e sobrecarga);
- seccionadores (isolamento elétrico para manutenção segura);
- contatores (manobra de cargas, especialmente motores);
- relés térmicos (proteção contra sobrecarga em motores);
- fusíveis industriais (proteção rápida contra curto-circuito);
- barramentos e sistemas de distribuição (alimentação de painéis e CCMs);
Em circuitos de motores, por exemplo, é comum a associação entre contator + relé térmico + proteção contra curto-circuito, o que forma um conjunto coordenado de proteção e acionamento.
Quais são os principais tipos de circuitos elétricos industriais?

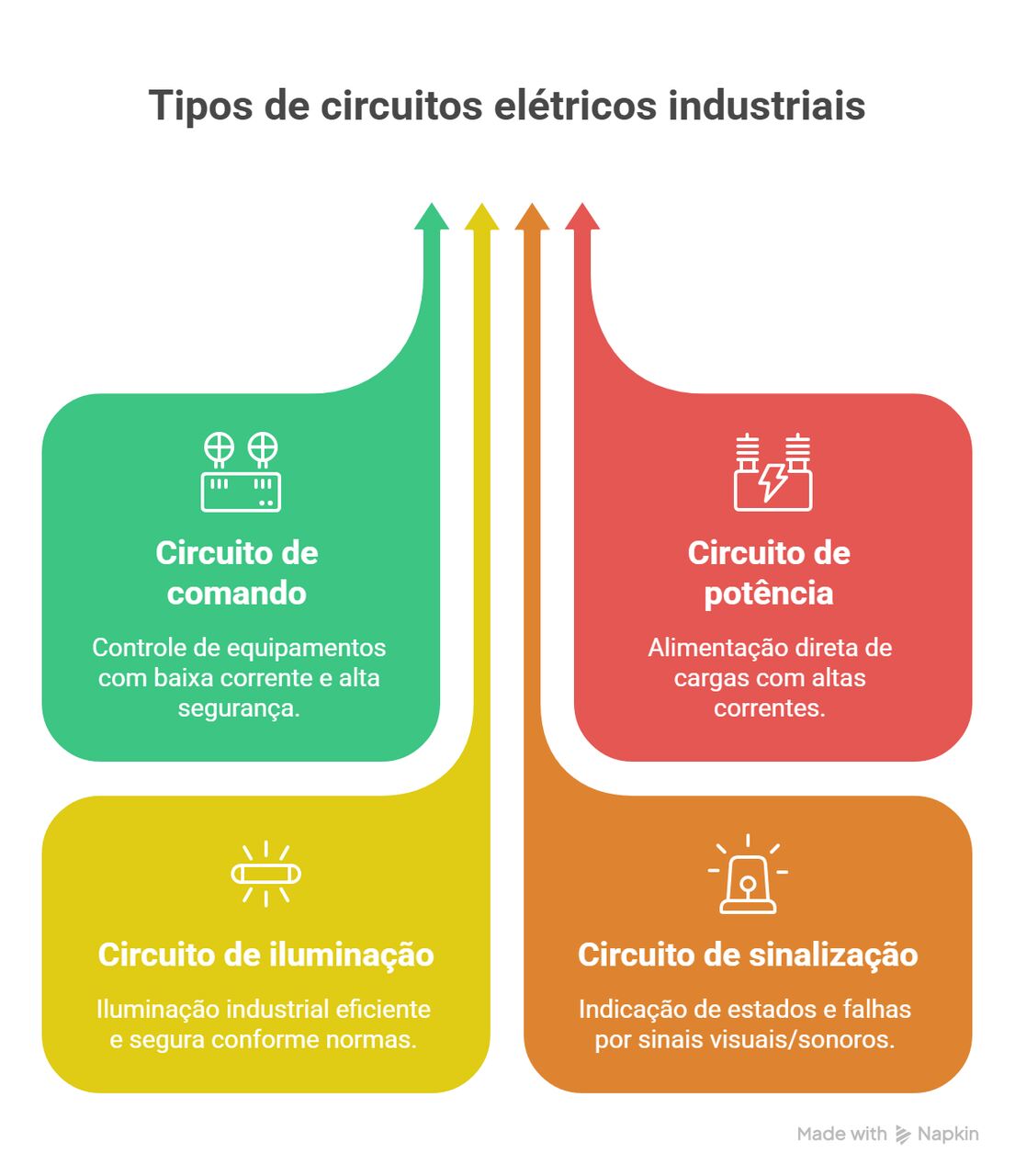

Na engenharia elétrica industrial, os tipos de circuitos elétricos são classificados principalmente pela sua função operacional, sendo os mais relevantes: circuito de comando, circuito de potência, circuito de iluminação e circuito de sinalização.
Circuito de comando
O circuito de comando é responsável por controlar o funcionamento dos equipamentos, sem necessariamente conduzir altas correntes.
Ele atua diretamente no acionamento de dispositivos como contatores e relés.
Esse tipo de circuito é amplamente utilizado em:
- partida de motores;
- controle de bombas;
- automação de máquinas;
- lógicas de intertravamento e segurança.
Normalmente opera em tensões reduzidas (como 24V, 110V ou 220V) para aumentar a segurança operacional.
Circuito de potência
O circuito de potência é responsável pela alimentação direta das cargas elétricas, como motores, resistências e equipamentos industriais.
Ele deve ser dimensionado considerando:
- corrente nominal da carga;
- corrente de partida (especialmente em motores, que pode chegar a 4 a 9 vezes a corrente nominal);
- queda de tensão admissível;
- capacidade de interrupção dos dispositivos de proteção.
Esse tipo de circuito está diretamente ligado a aplicações como:
- acionamento de motores elétricos;
- sistemas de bombeamento;
- linhas de produção industrial.
Circuito de iluminação
O circuito de iluminação é dedicado à alimentação de sistemas de iluminação industrial, sendo projetado para garantir eficiência energética e segurança operacional.
Mesmo sendo menos crítico que o de potência, deve seguir critérios da NBR 5410, como divisão por setores e proteção adequada.
Circuito de sinalização
O circuito de sinalização é utilizado para indicar estados operacionais, falhas e condições de funcionamento dos sistemas.
É comum em painéis elétricos industriais, utilizando:
- luzes piloto;
- sirenes;
- indicadores visuais e sonoros.
Diferença entre os tipos de circuitos elétricos industriais
A principal diferença entre os circuitos está na sua função dentro do sistema:
- comando → controla e aciona;
- potência → alimenta as cargas;
- iluminação → garante visibilidade operacional;
- sinalização → comunica estados e falhas.
Em uma planta industrial, todos esses circuitos operam de forma integrada, especialmente em sistemas com motores, onde há circuitos terminais individuais, circuitos de distribuição e centros de controle de motores (CCMs), conforme previsto na NBR 5410.
Para visualizar melhor as diferenças, confira a tabela abaixo:
| Tipo de Circuito | Função Principal | Nível de Tensão/Corrente | Principais Componentes | Aplicações Industriais |
| Comando | Controlar e acionar equipamentos | Baixa tensão e baixa corrente | Botões de comando, relés, contatores, CLPs | Partida de motores, controle de bombas, automação de máquinas |
| Potência | Alimentar cargas elétricas | Alta potência | Cabos de potência, disjuntores, contatores, relés térmicos | Acionamento de motores, linhas de produção, sistemas industriais |
| Iluminação | Garantir visibilidade e segurança operacional | Baixa a média potência | Luminárias, disjuntores, cabos e interruptores | Iluminação de áreas produtivas, galpões e áreas externas |
| Sinalização | Indicar estados e condições do sistema | Baixa potência | Luzes piloto, sirenes e indicadores visuais | Painéis elétricos, alarmes e status de máquinas |
Perguntas frequentes
1. Dos tipos de circuitos elétricos, qual é mais importante em uma indústria?
Não existe um único circuito mais importante, pois comando e potência são interdependentes. O circuito de comando garante lógica e controle operacional, enquanto o de potência executa a energia nas cargas. A confiabilidade depende da integração correta entre ambos.
2. Como a NBR 5410 impacta os circuitos industriais?
A NBR 5410 estabelece critérios técnicos para dimensionamento, proteção, seccionamento e queda de tensão. Em ambientes industriais, ela orienta a organização dos circuitos e garante segurança, desempenho e conformidade, principalmente em sistemas com motores e cargas críticas.
3. Por que circuitos de motores exigem tratamento especial?
Motores elétricos apresentam corrente de partida elevada, variações de carga e exigem proteção coordenada. Por isso, precisam de dimensionamento específico, dispositivos adequados e atenção à queda de tensão, garantindo operação segura e evitando falhas ou desligamentos indevidos.
4. É possível combinar diferentes tipos de circuitos elétricos?
Sim, é obrigatório em sistemas industriais. Circuitos de comando, potência, iluminação e sinalização atuam de forma integrada. Essa combinação permite controle eficiente, operação contínua e maior segurança, especialmente em processos automatizados e sistemas com múltiplas cargas.
