Sua planta realmente precisa do grau de proteção IP69, ou está pagando por uma proteção que o ambiente nunca vai exigir? É comum a indústria buscar o IP mais alto disponível sem checar se a aplicação justifica esse investimento. Neste conteúdo, explicamos o que é o grau de proteção IP69, quando ele é necessário de fato e como escolher o equipamento certo, sem superdimensionar nem subdimensionar a proteção.
O que é a classificação IP?
A classificação IP (Ingress Protection) é o sistema que define o nível de proteção de um invólucro elétrico contra a entrada de corpos sólidos e líquidos. No Brasil, ela segue a norma ABNT NBR IEC 60529, que define um código de dois dígitos: o primeiro indica proteção contra sólidos (poeira, objetos), de 0 a 6; o segundo indica proteção contra líquidos, de 0 a 9.
| Dígito | Proteção contra sólidos | Proteção contra líquidos |
| 6 | Totalmente protegido contra poeira | N/A |
| 7 | N/A | Imersão até 1 m por até 30 minutos |
| 8 | N/A | Imersão contínua acima de 1 m, definida pelo fabricante |
| 9 | N/A | Jatos de água quente a alta pressão e curta distância |
Assim, um equipamento IP69 é lido como IP6X/X9: totalmente protegido contra poeira (primeiro dígito 6) e resistente a jatos de água quente sob alta pressão (segundo dígito 9).
O que significa grau de proteção IP69?
O grau de proteção IP69 é o nível mais exigente da tabela de grau de proteção IP para líquidos. O dígito ‘9’ foi incorporado à edição de 2017 da ABNT NBR IEC 60529, e o ensaio simula exatamente a rotina de lavagem intensiva de uma planta industrial: jato de água a 80 ºC, pressão entre 80 e 100 bar, vazão de aproximadamente 15 L/min, bico a 100-150 mm de distância do equipamento, aplicado em quatro ângulos (0°, 30°, 60° e 90°) por 30 segundos cada, com o equipamento girando a 5 rpm (fonte: O Setor Elétrico).
Na prática, o mercado costuma tratar IP69 e IP69K como sinônimos, e é comum ver fabricantes listando produtos como “IP69” sem distinguir os dois códigos. A diferença técnica está na origem da norma (o IP69 vem da IEC 60529, aplicada a equipamentos elétricos em geral) e não no nível de rigor do ensaio, que é equivalente na prática. Para efeito de especificação de equipamentos industriais, essa distinção raramente muda a decisão de compra.
Quando o grau de proteção IP69 é necessário?
O grau de proteção IP69 é necessário quando o equipamento está sujeito a lavagem frequente ou intensiva, jatos de água, poeira, umidade constante ou ambientes agressivos. Isso é comum em:
- linhas de mineração, com poeira fina e lavagem de equipamentos e áreas de processo;
- usinas sucroalcooleiras, com bagaço, umidade e rotina de limpeza intensa;
- indústrias alimentícia e farmacêutica, com higienização sanitária diária.
Nesses cenários, a escolha correta reduz o risco de falha por contaminação e apoia a continuidade operacional. Segundo a pesquisa “Value of Reliability” da ABB, conduzida pela Sapio Research em julho de 2023 com 3.215 tomadores de decisão de manutenção industrial em 11 setores ao redor do mundo, mais de dois terços das empresas sofrem paradas não planejadas pelo menos uma vez por mês, com custo médio de US$ 125.000 por hora, o equivalente a US$ 1 milhão em uma parada de um turno de 8 horas. Esse tipo de número ajuda a justificar o investimento em uma especificação correta desde o início.
Mas nem toda aplicação precisa de IP69. Um painel em área seca e protegida, por exemplo, não exige esse grau, e pagar por uma proteção acima da necessidade real é um erro tão comum quanto o oposto.
Diferenças entre IP67, IP68 e IP69
As diferenças entre IP67, IP68 e IP69 estão principalmente na intensidade e no tipo de exposição à água que cada grau resiste.
| Grau | Resistência à água | Aplicação típica | Limitação |
| IP67 | Imersão temporária até 1 m, por até 30 minutos | Pátios expostos ao tempo, áreas com poças ou lavagem ocasional | Não resiste a jatos de água quente sob pressão |
| IP68 | Imersão contínua acima de 1 m (profundidade definida pelo fabricante) | Equipamentos submersos ou permanentemente expostos à água | Não garante, por si só, resistência a jatos de alta pressão |
| IP69 | Jatos de água quente a alta pressão e curta distância | Lavagem industrial intensiva, indústria alimentícia, mineração | Ensaio não cobre imersão prolongada em profundidade |
Um ponto importante: o grau de proteção IP69 não significa automaticamente que o equipamento também tem IP67 ou IP68. Cada dígito é testado sob condições diferentes, e um equipamento pode ser aprovado em um ensaio sem necessariamente ter sido validado no outro. Por isso, ao especificar, vale conferir exatamente quais graus o fabricante certifica para aquele modelo, não presumir que o mais alto inclui os demais.
Como escolher um equipamento com grau de proteção IP69?
Escolher um equipamento com grau de proteção IP69 começa por confirmar a certificação real do fabricante para o modelo específico, não apenas para a linha de produtos.
Isso costuma aparecer depois de uma parada não planejada causada por infiltração de água em um equipamento mal especificado: a troca passa por aprovação da diretoria e depende de validação técnica da especificação correta antes da compra, para não repetir a falha nem gastar além do necessário com um grau de proteção que a aplicação não exige.

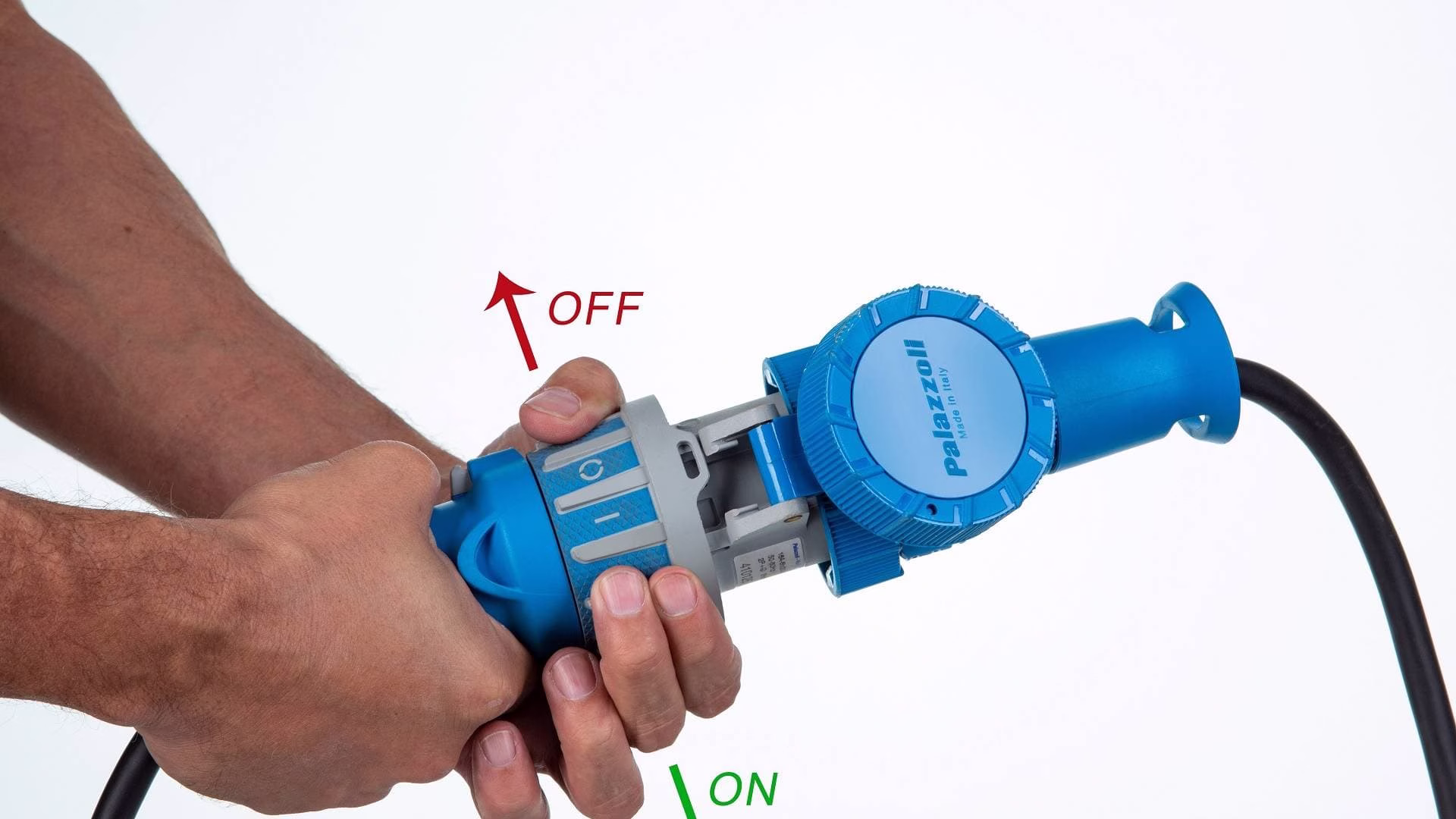

Na Amperi, importadora exclusiva da Palazzoli, trabalhamos com linhas que cobrem essa necessidade, com certificação até IP69: Tais, com bloqueio mecânico; Rotor, linha de tomadas rotosseccionadas; e o plugue X-CEE, em termoplástico reforçado. Como importamos a linha completa da Palazzoli, temos as versões dessas linhas certificadas para o grau de proteção que a sua planta exigir.
O IP certo importa mais que o IP mais alto
Conclusão: o grau de proteção IP69 resolve um problema real em ambientes de lavagem intensiva, poeira e umidade constante, mas só faz sentido quando a aplicação realmente exige esse nível, e a escolha do equipamento deve sempre confirmar a certificação exata do modelo, não presumir que um grau mais alto garante automaticamente os graus abaixo.
Confira o catálogo Palazzoli da Amperi para encontrar a especificação certa para a sua planta.
Perguntas frequentes sobre grau de proteção IP69
O que é melhor, IP68 ou IP69?
Depende da exposição real do equipamento. O IP68 é melhor para imersão contínua em água parada, enquanto o IP69 é melhor para jatos de água quente sob alta pressão, típicos de lavagem industrial. Um grau não substitui o outro, porque testam condições diferentes.
Qual a proteção do IP69?
O IP69 garante proteção total contra poeira (primeiro dígito 6) e resistência a jatos de água quente a alta pressão e curta distância (segundo dígito 9), conforme os parâmetros de ensaio da ABNT NBR IEC 60529.
Qual a diferença de IP69 para IP69K?
Na prática, pouca. Os dois códigos avaliam resistência a jatos de água quente sob alta pressão, e o mercado frequentemente os trata como equivalentes. A diferença está na origem da norma de cada código, não no nível de proteção entregue ao equipamento.
O IP68 aguenta água?
Sim, o IP68 é certificado para imersão contínua em água, além do 1 metro de profundidade, conforme definido pelo fabricante do equipamento. Ele não é, no entanto, testado contra jatos de água sob pressão como o IP69.
Qual o melhor IP à prova d’água?
Não existe um “melhor” fixo. O grau ideal depende do tipo de exposição: profundidade de imersão pede IP68, enquanto jatos de água quente sob pressão em lavagem industrial pedem IP69.
