A medição de resistência de isolamento é uma das verificações mais importantes para garantir a segurança, a confiabilidade e a continuidade operacional de sistemas elétricos industriais.
Isso porque esse ensaio permite identificar precocemente falhas no material isolante antes que elas evoluam para curtos-circuitos, choques elétricos, desligamentos inesperados ou danos a equipamentos de alto valor.
E em ambientes industriais, como mineração, usinas sucroalcooleiras e concessionárias de energia, pequenas degradações comprometem ativos críticos e geram altos custos com paradas não planejadas.
Por isso, incorporar esse teste às rotinas de manutenção preventiva e preditiva é uma prática essencial para preservar a disponibilidade da operação e atender às normas técnicas.

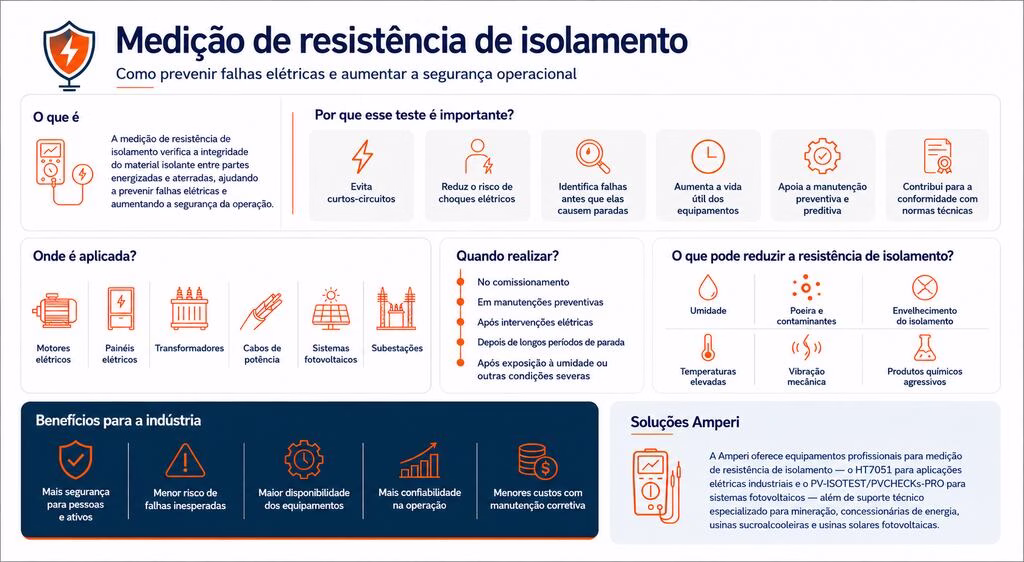

O que é medição de resistência de isolamento?
A medição de resistência de isolamento consiste na aplicação de uma tensão contínua controlada entre partes condutoras e componentes aterrados para verificar a capacidade do material isolante de impedir a passagem de corrente elétrica indesejada.
Na prática, o ensaio avalia se cabos, motores, transformadores, painéis elétricos e outros equipamentos ainda apresentam condições adequadas para operar com segurança.
Isso é importante porque quando o isolamento começa a se deteriorar, parte da corrente passa a encontrar caminhos não previstos, o que aumenta o risco de falhas elétricas e reduz a confiabilidade da instalação.
Essa degradação pode ocorrer por diversos fatores, como:
- envelhecimento natural dos materiais;
- excesso de umidade;
- contaminação por poeira ou produtos químicos;
- temperaturas elevadas;
- vibrações mecânicas constantes;
- esforços elétricos repetitivos.
Quanto mais cedo essas alterações forem identificadas, menor tende a ser o impacto sobre a produção e sobre a segurança das equipes.
Por que a medição de resistência de isolamento é importante?
A medição de resistência de isolamento é importante porque fornece um diagnóstico preciso da condição elétrica dos equipamentos antes que ocorram falhas capazes de interromper processos produtivos ou colocar pessoas em risco.
Na indústria, esse teste não deve ser encarado apenas como uma exigência normativa, mas como uma ferramenta estratégica para aumentar a confiabilidade operacional.
E entre seus principais benefícios estão:
- redução de paradas não programadas;
- prevenção de curtos-circuitos;
- aumento da vida útil dos equipamentos;
- maior segurança para as equipes de manutenção;
- apoio ao planejamento da manutenção preditiva e preventiva;
- redução de custos com reparos corretivos.
Considere uma situação bastante comum: em uma mineradora, um motor de grande porte apresenta degradação do isolamento causada por poeira abrasiva e umidade.
Sem monitoramento, essa condição evolui para uma falha que interrompe toda a linha de produção.
Esse exemplo demonstra como um ensaio relativamente simples evita impactos financeiros e operacionais significativos.
Quando realizar a medição de resistência de isolamento?
A medição de resistência de isolamento deve ser realizada sempre que houver necessidade de verificar a integridade elétrica de equipamentos, instalações ou sistemas antes da entrada em operação ou durante seu ciclo de vida.
Os momentos mais recomendados incluem:
- durante o comissionamento de novos sistemas;
- em manutenções preventivas programadas;
- após intervenções elétricas;
- depois de longos períodos de parada;
- após eventos como enchentes, infiltrações ou incêndios;
- antes da energização de equipamentos críticos.
Em instalações fotovoltaicas, por exemplo, o teste faz parte das verificações necessárias durante o processo de comissionamento, assim, contribui para confirmar que a instalação atende aos requisitos técnicos e de segurança antes de iniciar sua operação.
Quais equipamentos são utilizados neste ensaio?
A medição é realizada com equipamentos específicos conhecidos como medidores de resistência de isolamento, popularmente chamados de megômetros.
Esses instrumentos de medição elétrica aplicam tensões de ensaio adequadas à característica do equipamento avaliado e medem a resistência apresentada pelo material isolante.
Para aplicações elétricas industriais em geral, como motores, painéis e transformadores, o HT7051, da HT Instruments, é uma opção profissional, com tensão de teste programável de até 5 kV.
Já em sistemas fotovoltaicos, equipamentos específicos para esse tipo de aplicação oferecem recursos direcionados às características dos ensaios em instalações, cmo o PV-ISOTEST e o PVCHECKs-PRO, da HT Instruments.
A escolha do instrumento deve considerar o tipo de instalação, o equipamento avaliado, a tensão de ensaio necessária e os requisitos do procedimento de manutenção ou comissionamento.
Dessa forma, a medição pode ser realizada com mais precisão, segurança e aderência às necessidades da operação.
A Amperi, importadora exclusiva da HT Instruments no Brasil, disponibiliza esse tipo de solução junto a suporte técnico especializado, auxiliando sua empresa na escolha do equipamento mais adequado para cada aplicação.
A importância do teste de continuidade em sistemas fotovoltaicos
O teste de continuidade complementa a verificação do isolamento ao confirmar se existe um caminho elétrico contínuo entre os pontos avaliados.
Em sistemas fotovoltaicos, esse ensaio ajuda a identificar interrupções, conexões inadequadas e condutores danificados.
Na prática, a verificação pode contribuir para avaliar:
- continuidade dos condutores: identifica possíveis interrupções ou rompimentos nos cabos;
- integridade das conexões: verifica se os pontos de conexão estão corretamente estabelecidos;
- condições do circuito: auxilia na identificação de falhas que podem comprometer a operação do sistema.
Em uma usina solar fotovoltaica, por exemplo, uma conexão inadequada, um cabo rompido ou uma falha em um ponto do circuito afetaria o funcionamento do sistema e dificultaria a localização de problemas durante a manutenção.
Por isso, o teste de continuidade deve ser realizado em conjunto com outros ensaios durante o comissionamento e as inspeções periódicas.
Equipamentos específicos para sistemas fotovoltaicos, como o PV-ISOTEST, reúnem recursos voltados à avaliação de diferentes aspectos da instalação, o que contribui para verificações mais completas e confiáveis.
Como interpretar os resultados da medição de resistência de isolamento?
Interpretar os resultados da medição de resistência de isolamento significa analisar se o material isolante ainda oferece proteção suficiente contra fugas de corrente e falhas elétricas.
Em geral, quanto maior a resistência medida, melhores são as condições do isolamento.
No entanto, a avaliação não deve considerar apenas um valor isolado. O histórico das medições, as condições ambientais, a temperatura, a umidade e as características do equipamento também influenciam a interpretação dos resultados.
Por esse motivo, comparar medições realizadas ao longo do tempo costuma ser mais eficiente do que avaliar apenas um ensaio pontual.
Por exemplo:
| Situação encontrada | Possível causa | Ação recomendada |
| Redução gradual da resistência | Envelhecimento natural do isolamento | Intensificar o monitoramento e programar manutenção |
| Queda brusca dos valores | Umidade, contaminação ou dano físico | Inspecionar imediatamente o equipamento |
| Valores estáveis ao longo das inspeções | Isolamento preservado | Manter o plano de manutenção preventiva |
| Oscilações frequentes | Condições ambientais ou início de degradação | Investigar a origem e realizar novos testes |
Quais normas devem ser consideradas?
No Brasil, uma das principais referências é a ABNT NBR 5410, que estabelece requisitos para instalações elétricas de baixa tensão e prevê a realização de verificações para confirmar que o sistema atende aos critérios de segurança antes da entrada em operação.
E para sistemas fotovoltaicos conectados à rede, a ABNT NBR 16274 estabelece requisitos mínimos para os ensaios de comissionamento, o que inclui a verificação da resistência de isolamento e a documentação necessária do sistema.
Como a Amperi apoia a manutenção elétrica industrial?
A segurança elétrica vai além da execução correta dos ensaios e considera também a utilização de equipamentos confiáveis e do suporte técnico adequado para cada aplicação.
Por isso, a Amperi atua fornecendo soluções voltadas às demandas da indústria, com foco em produtividade, segurança e confiabilidade para equipes de manutenção elétrica e mecânica.
Como importadora exclusiva da HT Instruments e da Palazzoli no Brasil, nós disponibilizamos tecnologias reconhecidas internacionalmente para inspeções elétricas, comissionamento de sistemas fotovoltaicos e manutenção industrial.
Entre nossas soluções está o HT7051, medidor de resistência de isolamento desenvolvido para aplicações profissionais, que permite a realização de ensaios em diferentes equipamentos e instalações com elevado nível de precisão.
Além do fornecimento de equipamentos, oferecemos a você suporte técnico especializado para auxiliar empresas na escolha das soluções mais adequadas às características de cada operação.
Perguntas frequentes
Qual é a frequência ideal para realizar a medição de resistência de isolamento?
A frequência depende das características da instalação, da criticidade dos equipamentos e das condições de operação. Em ambientes industriais severos, recomenda-se incluir o ensaio em planos periódicos de manutenção preventiva e também após intervenções elétricas relevantes.
A umidade interfere na medição de resistência de isolamento?
Sim. A presença de umidade pode reduzir temporariamente os valores medidos e influenciar a interpretação dos resultados. Por isso, é importante considerar as condições ambientais durante o ensaio e comparar os dados com medições realizadas em circunstâncias semelhantes.
A medição de resistência de isolamento pode ser feita em sistemas fotovoltaicos?
Sim. O ensaio faz parte das verificações realizadas durante o comissionamento e também pode integrar os planos de manutenção de usinas solares fotovoltaicas. Ele ajuda a identificar degradações que podem comprometer a segurança e o desempenho do sistema.
Quais equipamentos normalmente passam pela medição de resistência de isolamento?
Motores elétricos, transformadores, painéis elétricos, cabos de potência, geradores, inversores fotovoltaicos e diversos outros ativos industriais podem ser submetidos ao ensaio. A escolha da tensão de teste deve considerar as características técnicas e as recomendações do fabricante.
